1、帶變壓器線圈測量
如圖1所示為一典型帶有載分接開關的電力變壓器原理圖

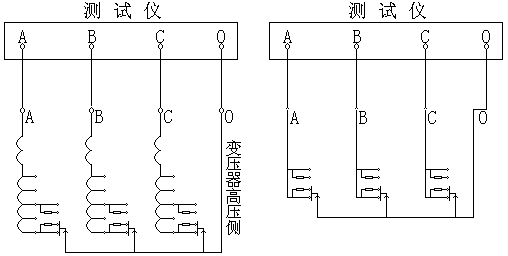

圖1 帶線圈測量接線圖 吊芯測量接線圖
將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。
2、吊芯測量有載分接開關
在變壓器大修時，有載分接開關吊出沒有線圈如圖1所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住A、B、C相的短路點和中性點，另一接線端子分別插入儀器即可。
1．按【測試】鍵儀器顯示各路的充電時情況，如圖2所示，右側變動的數據為每一路測到的電壓值。當右側變動的數據基本穩定，則充電完畢，這時按【確定】鍵開始測試。
圖 2
2. 啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。變壓器有載開關測試儀將自動搜索到過渡波形，并顯示在屏幕上，如圖3所示。
同時，在屏幕上用光標顯示出自動查找的動作點位置和計算的測量參數值。此時，按【相序】鍵改變選擇調整A、B、C三項相；按【▲】、【▼】鍵移動當前光標位置；按【▲】、【▼】鍵改變所選的光標。如果自動選擇的光標不在明顯轉折點，可手動移動四條光標到波形的串聯、并聯的明顯轉折處，光標調節好后按確定鍵顯示屏上將直接顯示出波形時間和電阻值。
圖 3
處理好三相的參數后，要打印測試波形和數據則可按【打印】鍵進行打印按【詳參】鍵屏幕單獨顯示波形的詳細參數，按【打印】鍵可單獨打印參數（不包括波形）。
