變壓器是一種用于電能轉換的電器設備，在我們日常生活中應用無處不在，幾乎在所有的電子產品中都要用到變壓器。電網的運行傳輸更是離不開電力變壓器。
首先我們在測量檢測變壓器時，要了解清楚電力變壓器的出廠銘牌信息。如接線方式、冷卻方式、額定容量、電壓、電流、損耗等參數。今天我們主要內容講的是測量電力變壓器直流電阻時，星接與角接如何接線。下面我們就來了解一下星接與角接。

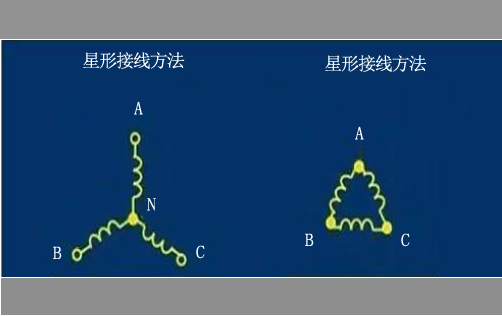

星形連接就是把三相負載（或線圈）三個末端連接到一起做中性點（中性點也可引出），三個首端引出。星形連接時，線電壓等于相電壓的根號3倍，線電流等于相電流。
三角形連接就是把三相負載(或線圈)首尾相連組成一個閉合的三角形，從三角形的三個頂點引出。三角形連接時，相電壓等于線電壓，線電流等于相電流的根號3倍。
測量直流電阻是為了檢查變壓器內部繞組有無短路、開路、接錯線、連接處是否焊接良好。我們在測量變壓器直流電阻時要注意選擇測試電流的大小。關于該選擇多大電流的測試儀在這里就不多講了，可以查看“直流電阻測試儀測試電流如何選擇”

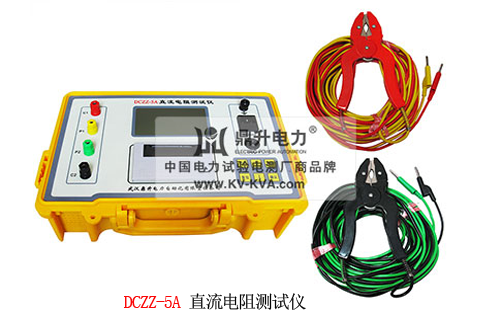

我們以DCZZ-5A直流電阻測試儀學習一下，測量星接變壓器和角接變壓器直流電阻的接線方法。如下圖所示，用測試鉗把直流電阻測試儀和變壓器兩相連接起來。按圖中接線方法依次測量三相繞組直流電阻，對于容量較大的電力變壓器由于單相測量費時費力，我們也可采用三回路直流電阻測試儀，可一次同時測量三相繞組直流電阻。
