服務熱線：400-6698-612電流互感器現場校驗儀是由鼎升電力自主加工生產，如果您有電流互感器現場校驗儀等相關方面技術問題，請咨詢鼎升電力技術部，同時，我們可根據您對電流互感器現場校驗儀的功能需求，定制開發，聯系電話: 027-87875698
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
互感器的比差即為比值誤差，即指互感器的實際二次電流（電壓）乘上額定變比與一次實際電流（電壓）的差，對一次實際電流（電壓）的百分數。

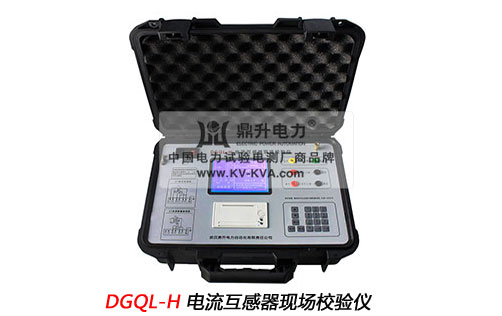

互感器的角差即為相角誤差，即指互感器的二次電流（電壓）相量逆時針轉180°后與一次電流（電壓）相量之間的相位差。下面我們用DGQL-H電流互感器現場校驗儀學習測量CT誤差的方法。

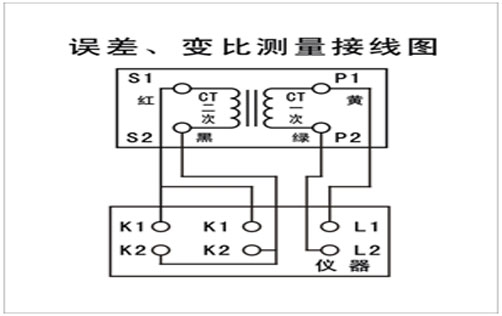

根據面板提示，連接好儀器與被測互感器。其中測試線的四芯線在被測互感器的二次端子上紅紅，黑黑相接，如圖：
進入電流互感器標準誤差測量，在測量過程中，請確保儀器和被測互感器的接線連接，以及切勿觸摸被測互感器與測試夾子！此頁面測量，測量時間大約在2分鐘內完成，請耐心等待！
測量過程中，如果出現下界面：蜂鳴器長響一次且頁面顯示“變比錯誤”，提示測試線所接的互感器變比不正確。蜂鳴器短響三次且頁面無顯示“變比錯誤”，提示測試線所接的互感器變比正確，而極性不正確。

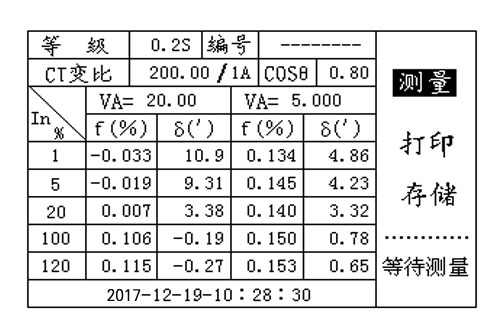

若需要進行對被測互感器的調整，“復位”鍵重新測量，或者關機。儀器逐點顯示標準誤差的每個點的比差、角差。每測完一點的比差、角差，蜂鳴器短響一次。測量完成后，蜂鳴器長響一次。
