一、  產品概述

該裝置主要針對220kV電纜及220kV電力變壓器、線路絕緣子、母線開關、GIS等所有變電站系統電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。

該裝置是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

該裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器組成。

二、  系統的性能特點

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

三、  系統的適用范圍和功能要求

1、220kV及以下的電力變壓器中性點耐壓，電容量≤0.02μf，試驗頻率為45～65Hz，試驗電壓160kV。

2、220kV線路絕緣子、開關、GIS等設備的交流耐壓試驗，試驗頻率為30～300Hz，最高試驗電壓不超過495kV。

3、110kV/1000mm²交聯電纜1km，電容量≤0.265μF，試驗頻率為30～300Hz,試驗電壓128kV。

4、110kV/800mm²交聯電纜1.15km，電容量≤0.257μF，試驗頻率為30～300Hz,試驗電壓128kV。

5、110kV/630mm²交聯電纜1.3km，電容量≤0.261μF，試驗頻率為30～300Hz,試驗電壓128kV。

6、110kV/500mm²交聯電纜1.4km，電容量≤0.254μF，試驗頻率為30～300Hz,試驗電壓128kV。

7、110kV/400mm²交聯電纜1.6km，電容量≤0.264μF，試驗頻率為30～300Hz,試驗電壓128kV。

8、110kV/300mm²交聯電纜1.8km，電容量≤0.264μF，試驗頻率為30～300Hz,試驗電壓128kV。

9、110kV/240mm²交聯電纜1.9km，電容量≤0.258μF，試驗頻率為30～300Hz,試驗電壓128kV。

10、110kV的開關，母線，GIS等，試驗頻率為30～300Hz,最高試驗電壓265kV。

11、110kV/50MW電力變壓器，試驗頻率為45～65Hz,試驗電壓160kV。

12、10kV/300mm²交聯電纜12km，電容量≤4.44μF，試驗頻率為30～300Hz,試驗電壓22kV。

四、  系統的整體參數

額定容量：1080kVA；

輸入電源：單相380V電壓，頻率為50Hz；

額定電壓：540kV；45kV；

額定電流：2A； 24A；

工作頻率：30～300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；

溫    升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護；

測量精度：系統有效值1.5級；

五、  串聯諧振裝置容量

   110kV/1000mm²交聯電纜1km，電容量≤0.265μF，試驗頻率為30～300Hz,試驗電壓128kV。

試驗電流 I=2πfCU_試 =2π×35×0.265×10^-6×128×10³=7.45A

對應電抗器電感量 L=1/ω²C=78H

設計十二節電抗器，使用電抗器3節串聯4組并聯可滿足要求，則單節電抗器為90kVA/45kV/2A/104H

驗證:

1、110kV/800mm²交聯電纜1.15km，電容量≤0.257μF，試驗頻率為30～300Hz,試驗電壓128kV。

使用電抗器3節串聯4組并聯，此時電抗器電感量為L=104*3/4=78H

試驗頻率f=1/2π√LC=1/(2×3.14×√78×0.257×10^-6)=35.5Hz。

試驗電流 I=2πfCU_試 =2π×35.5×0.257×10^-6×128×10³=7.33A

      2、110kV/240mm²交聯電纜1.9km，電容量≤0.258μF，試驗頻率為30～300Hz,試驗電壓128kV。

使用電抗器3節串聯4組并聯，此時電抗器電感量為L=104*3/4=78H

試驗頻率f=1/2π√LC=1/(2×3.14×√78×0.258×10^-6)=35.5Hz。

試驗電流 I=2πfCU_試 =2π×35.5×0.257×10^-6×128×10³=7.33A

 3、10kV/300mm²交聯電纜12km，電容量≤4.44μF，試驗頻率為30～300Hz,試驗電壓22kV。

使用電抗器12節并聯，此時電抗器電感量為L=78/12=6.5H

試驗頻率f=1/2π√LC=1/(2×3.14×√6.5×4.44×10^-6)=30Hz

試驗電流 I=2πfCU_試 =2π×30×4.44×10^-6×22×10³=19A

六、  主要部件的技術性能

1.  激勵變壓器  MSB-40kVA/30kV/20kV/5kV/1kV/0.4kV   1臺

額定容量：40kVA；

輸入電壓：380V，單相；

輸出電壓：30kV；20kV；5kV；1kV；

結    構：油浸式；

重    量：約240 kg；

2.  變頻電源DAXZ-BP-40kW/380V                     1臺

額定輸出容量：40kW

工作電源：380±10%V（單相），工頻

輸出電壓：0～400V，單相，

額定輸入電流：105A

額定輸出電流：105A

頻率調節范圍：20～300Hz

頻率調節分辨率：≤0.1Hz

重    量：約85 kg；

3.  高壓電抗器 MSDK-90kVA/45kV                 12節

額定容量：90kVA;

額定電壓：45kV；

額定電流：2A；

電感 量：104H/單節；

品質因素：Q≥30 (f=45Hz)；

結    構：油浸式；

重    量：約70kg；

4、電容分壓器FCR-500 kV -500 pF                       1套

額定電壓：500kV

電容 量：500pF

介質損耗：tgσ≤0.15%；

分壓 比：1000：1

測量精度：1.0級

重    量：約40kg

5、諧振電容器MSF-500 kV/500 pF                          1套

額定電壓：500kV

高壓電容量：500pF

介質損耗：tgσ≤0.15%；

測量精度：1.0級

重    量：約50kg

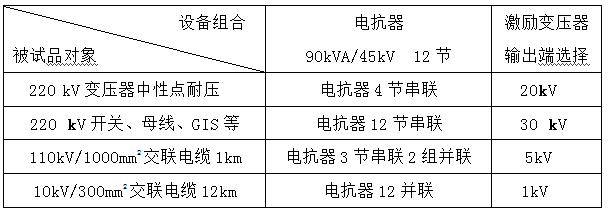

七、  試驗時使用關系列表

八、  工作環境

環境溫度：-15℃～45℃;

相對濕度： 90%RH;

海拔高度:  ≤2500米；

九、  串聯諧振標準

GB10229～88          《電抗器》

GB1094　　　　　　　《電力變壓器》

GB50150～2006　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596～1996        《電力設備預防性試驗規程》

GB1094.1～GB1094.6-96 《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　《高電壓試驗技術》

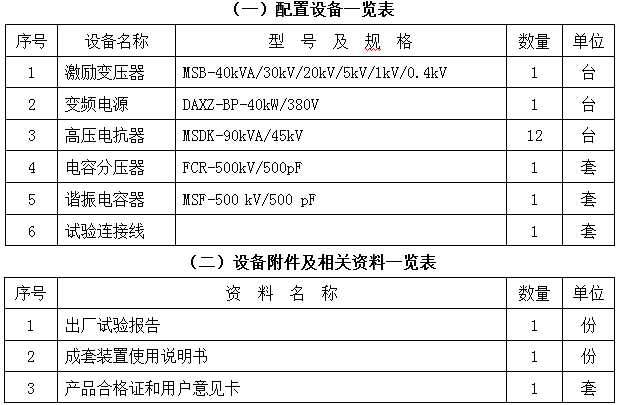

十、  系統的基本配置

十一、摘要

方案型號：DAXZ-1080kVA/540kV/45kV

方案名稱：調頻式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
