服務熱線：400-6698-612隨著電力電子技術的發展和新型高性能、高耐壓、高頻電力電子器件的出現, 串聯諧振電源開始在工業、農業、醫療和日常生活中得到廣泛的應用。今天鼎升電力從串聯諧振逆變器工作原理和串聯諧振電路的功率調節原理來介紹串聯諧振電源。
串聯諧振電源俗稱串聯諧振逆變器也稱電壓型逆變器，其原理圖如圖2.2所示。串聯諧振型逆變器的輸出電壓為近似方波，由于電路工作在諧振頻率附近，使振蕩電路對于基波具有最小阻抗，所以負載電流近似正弦波同時，為避免逆變器上、下橋臂間的直通，換流必須遵循先關斷后導通的原則，在關斷與導通間必須留有足夠的死區時間。
圖2.2 串聯逆變器結構

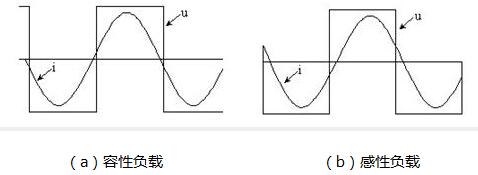

圖 2.3負載輸出波形
當串聯諧振逆變器在低端失諧時(容性負載)，它的波形見圖2.3(a)。由圖可見，工作在容性負載狀態時，輸出電流的相位超前于電壓相位，因此在負載電壓仍為正時，電流先過零，上、下橋臂間的換流則從上(下)橋臂的二極管換至下(上)橋臂的MOSFET。由于MOSFET寄生的反并聯二極管具有慢的反向恢復特性，使得在換流時會產生較大的反向恢復電流，而使器件產生較大的開關損耗，而且在二極管反向恢復電流迅速下降至零時，會在與MOSFET串聯的寄生電感中產生大的感生電勢，而使MOSFET受到很高電壓尖峰的沖擊當串聯諧振型逆變器在高端失諧狀態時(感性負載)，它的工作波形見圖2.3(b)。由圖可見，工作在感性負載狀態時，輸出電流的相位滯后于電壓相位，其換流過程是這樣進行的，當上(下)橋臂的MOSFET關斷后，負載電流換至下（上）橋臂的反并聯的二極管中，在滯后一個死區時間后，下(上)橋臂的MOSFET加上開通脈沖等待電流自然過零后從二極管換至同橋臂的MOSFET.由與MOSFET中的電流是從零開始上升的，因而基本實現了零電流開通，其開關損耗很小。另一方面，MOSFET關斷時電流尚末過零，此時仍存在一定的關斷損耗，但是由于MOSFET關斷時間很短，預留的死區不長，并且因死區而必須的功率因數角并不大，所以適當?shù)乜刂颇孀兤鞯墓ぷ黝l率，使之略高于負載電路的諧振頻率，就可以使上(下)橋臂的MOSFET向下(上)橋臂的反并聯的二極管換流其瞬間電流也是很小的，即MOSFET關斷和反并聯二極管開通是在小電流下發生的，這樣也限制了器件的關斷損耗。上述分析可知，串聯諧振型逆變器在適當?shù)墓ぷ鞣绞较?，開關損耗很小因而，可以工作在較高的工作頻率下這也是串聯諧振型逆變器在半導體高頻感應加熱電源中受到更多重視的主要原因之一。
電源工作在開關頻率大于諧振頻率狀態，負載呈感性，負載電流滯后于輸出電壓r角。所以在高頻條件下輸出功率表達式為：
式中的0. 9是因為矩形波所乘的波形率。從式中可以看出當輸入電壓一定時，可以通過調節輸出電流滯后輸出電壓的滯后角r來調節輸出功率。而滯后角r是由諧振參數和開關管工作頻率共同決定的。
從上式可以看出當系統工作在諧振頻率時cosr=1，即r為0度，系統輸出的功率最大。當開關頻率提高時，滯后角r同時開始增大，輸出功率開始下降，從而完成功率調節。
