串激式試驗變壓器的接線方法

電力技術來源：鼎升電力發布時間：2018-06-22 11:54:35 閱讀量：365 次內容關鍵詞：試驗變壓器

串激試驗變壓器的功能

串激試驗變壓器是用通過兩臺或者兩臺以上的油浸式試驗變壓器，干式試驗變壓器或者充氣式試驗變壓器進行串聯，達到提高輸出電壓的使用要求，串激試驗變壓器的最大優點是所采用的組合式，可根據試驗條件進行隨意組合，在現場使用時靈活，便攜。

串激試試驗變壓器與非串激試驗變壓器相比，結構基本相同，在電壓端多出一個輸入抽頭，外觀，重量繼續保持原樣。

串激試驗變壓器在使用前，我們要提示您，串激時，初級試驗變器的容量要大于次級試驗變壓器的容量，否則，容易使初級變壓器線圈發熱燒壞，串激后，最大試驗電壓是初級試驗變壓器的最大電壓與次級試驗變壓器最大電壓的總和，電流不變，我們來看圖：

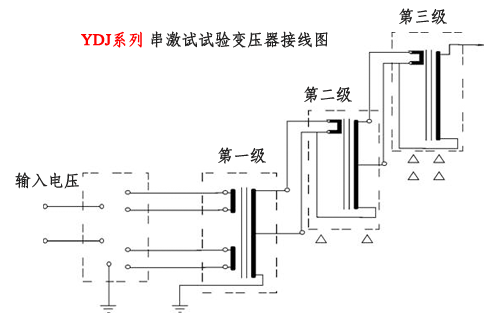

串激式試驗變壓器接線方法

注意，連接線必須按接線標指接線，否則極性相反，串激試驗時，由于電壓是相加，次級試驗變壓器的底部應該采用絕緣板或者通過距離與大地隔離，避免對地放電。

轉載："串激式試驗變壓器的接線方法" 請注明來源于鼎升電力。
