摘要：
DFXL-S輸電線路故障距離測試儀現場使用的一般步驟，鼎升電力技術《DFXL-S輸電線路故障距離測試儀現場使用的一般步驟》、使用方法及，DFXL-S輸電線路故障距離測試儀現場使用的一般步驟來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

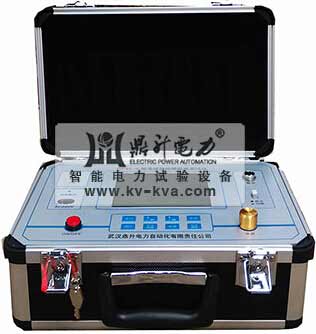

DFXL-S型輸電線路故障距離測試儀是用于架空輸電線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。
輸電線路故障距離測試儀適用于10kV及以上各電壓等級的架空輸電線，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
輸電線路故障距離測試儀必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直流兩用，具有圖形和數字顯示功能，操作方便。
DFXL-S輸電線路故障距離測試儀現場使用的一般步驟： 低壓脈沖法的適用范圍是通信和電力電纜的斷線，接觸不良，低阻性接地和短路故障以及電纜的全長和波速的測量。
一般步驟如下：
A．將測試線插入
輸電線路故障距離測試儀面板上輸入插座內，再將測試線的接線夾與被測電纜相連。若為接地故障應將黑色夾子與被測電纜的地線相連。
B．?dāng)嚅_被測電纜線對的局內設備。
C．搜索故障回波及判斷故障性質。
使
輸電線路故障距離測試儀增益最大，觀察屏幕上有無反射脈沖，若沒有，則按照上述其他方法改變測量范圍，每改變一檔范圍并觀察有無反射脈沖，一檔一檔地搜索并仔細觀察，至搜索到反射脈沖時為止。故障性質由反射回波的極性判斷。若反射脈沖為正脈沖，則為開路斷線故障，若反射脈沖為負脈沖，則為短路或接地故障。
D．距離測試，按增益控制鍵“▲或▼”使反射脈沖前沿最徒。然后按光標移動鍵“◄或►”移動，光標移至故障回波的前沿拐點處停下，此時屏幕上方顯示的距離即為故障點到測試端的距離。
更多DFXL-S輸電線路故障距離測試儀的詳細參數請?jiān)L問： http://www.bjzhongyuan.com.cn/609/
