DFDS-S電纜識別儀測試時該如何接線？，鼎升電力技術《DFDS-S電纜識別儀測試時該如何接線？》、使用方法及，DFDS-S電纜識別儀測試時該如何接線？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
DFDS-S電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。

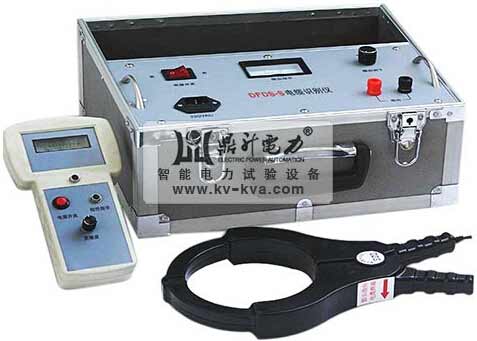

電纜識別儀是緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。本
電纜識別儀具有判別電纜準確 (定性及定量的雙重判別) 、快速、操作簡單、應用范圍廣等特點。
電纜識別儀是目前國內同類儀器中技術最先進、性能最優越的新型儀器。由于有了方向及大小的雙重判別使得該電纜識別儀的識別準確率達到了100%。它是一種輕小型、緊湊型、便攜式儀器。
電纜識別儀適用于各種類型的高低壓動力電纜。

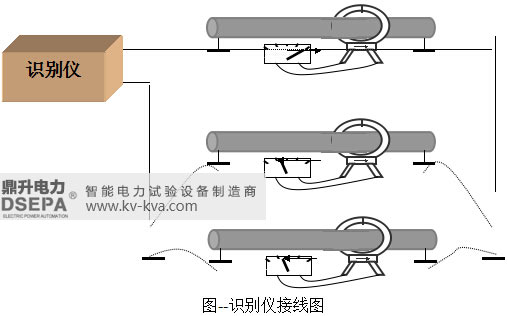

DFDS-S電纜識別儀的接線圖： 電纜識別儀信號發生器由交流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。發生器輸出線連在電纜芯線和接地點或地釘上，該電纜線鎧裝與大地斷開，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。
識別儀接線圖如下圖所示。
發射機與接收機開始正常工作后，傳感器線圈中感應的電壓在接收機表頭中顯示出來，表頭指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅極小。接收機上的輸出調節旋鈕可調整信號強度。
