帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別多根纜中欲尋找的某根電纜；
帶電電纜識別儀具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。
帶電電纜識別儀在電纜施工及維護工作中具有重要的意義。

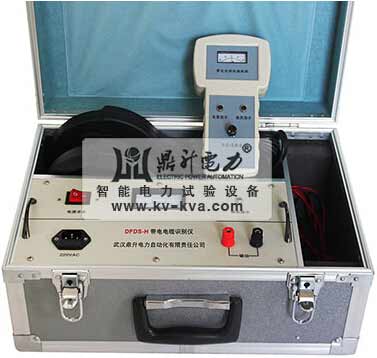

DFDS-H帶電電纜識別儀，在發射端采用高頻信號編碼技術對發射信號進行編碼，驅動大口徑卡鉗發射平均值為0的高頻交流大電流相位編碼信號。接收機中采用單片機對接收信號進行識別。在相距數公里距離外的多根電纜中，根據接收到信號相位特征，能識別出發射卡鉗夾的那根電纜。
DFDS-H帶電電纜識別儀操作步驟： 1. 接發射源：
將發射卡鉗A的紅、黑兩個接線插頭插在發射源對應的兩個紅、黑接線柱上，將發射卡鉗A卡在被識別電纜上。發射卡鉗A上的箭頭指向電纜終端。被識別電纜兩端應可靠接地，對于不運行的電纜，也可以用發射卡鉗在不運行電纜上耦合信號進行識別，但要求電纜兩端可靠接地外，還要將兩端的芯線可靠接地。
2. 打開發射源和接收機電源開關核對方向：

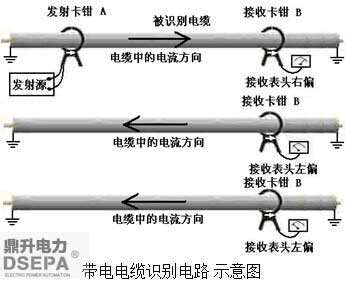

在距發射卡鉗兩米以外的被識別電纜上，將接收卡鉗B卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。然后核對電流方向和測試連接方向。此時接收機電流表指針一定是向右偏轉，同時有聲光提示。如圖所示。如果將接收卡鉗B的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。記住接收卡鉗表頭偏轉方向。
3. 識別：
在識別點，用接收卡鉗B對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機電流表頭指針一定是向右偏轉，同時聲光報警提示。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警提示。接收機電流表頭指針向右偏轉，同時聲光報警提示的，就是要尋找和識別的那條電纜。這個測試結果具有唯一性。也就是說，該電纜溝里無論有多少條電纜，當用接收卡鉗B對各條電纜進行識別時只有一條電纜（要尋找和識別的電纜）上的接收機電流表頭指針是向右偏轉，同時聲光報警提示的。
