摘要：
DFXL-T輸電線路異頻參數測試系統的技術指標，鼎升電力技術《DFXL-T輸電線路異頻參數測試系統的技術指標》、使用方法及，DFXL-T輸電線路異頻參數測試系統的技術指標來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，
鼎升電力開發了新一代
輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證
輸電線路異頻參數測試系統設備的安全，能極其方便快速、準確地測量
輸電線路的工頻參數。
輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便。
DFXL-T輸電線路異頻參數測試系統的技術指標： 1.
輸電線路異頻參數測試系統供電電源：三相，～380V±10%，15A，50Hz （有效值）
2.
輸電線路異頻參數測試系統內部異頻電源特性：
最大輸出電壓：三相，0～200V（有效值,＜±1%）
最大輸出電流：5A
輸出頻率：47.5Hz，52.5Hz (＜±0.1HZ)
有功功率：功率因數在0.1～1.0時，±0.5%讀數±1個字
最大輸出功率：三相33kW（9kW）
具備測量兩相線路的功能（包括直流輸電線路和電氣化鐵路牽引線路）
3.測量范圍：
電容：0.1～30μF；
阻抗：0.1～400Ω；
阻抗角：0°～360°；
線路長度從0.3km到400km均應能夠穩定準確測試
4.測量分辨率：
電容：0.01μF；
阻抗：0.01Ω；
阻抗角：0.01°
5. 測量準確度：
電 容：≥1μF時，±1%讀數±0.01μF；
＜1μF時，±3%讀數±0.01μF；
阻 抗：≥1Ω時，±1%讀數±0.01Ω；
＜1Ω時，±3%讀數±0.01Ω；
阻抗角：測試條件:電流＞0.1A；
±0.3°(電壓＞1.0V), ±0.5°(電壓:0.2V～1.0V)
6.保護功能，儀器具有過流、過壓、接地等保護功能。
輸電線路異頻參數測試系統面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全（前提是按照高壓試驗安全操作要求，將
輸電線路異頻參數測試系統大地端子可靠接地），不會燒壞
輸電線路異頻參數測試系統。
7.波形畸變率：正弦波，畸變率 ＜2%。

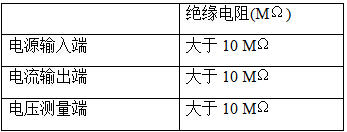

8.絕緣性能、抗震性能
8.1耐壓強度：1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸；
8.2試驗室做0.5m跌落試驗后能可靠穩定測試；
9.抗干擾參數：
抗干擾電流：線路首末兩端短接接地時不小于50A。
能在儀器輸出信號與干擾信號之比為1:10的條件下穩定準確完成測試。
具有二相線路工頻參數測試的功能。
10．重量：主機65Kg。
11．
輸電線路異頻參數測試系統使用環境：環境溫度： -15℃— 40℃ ；相對濕度：≤90%。
更多DFXL-T輸電線路異頻參數測試系統的詳細參數請訪問： http://www.bjzhongyuan.com.cn/611/
