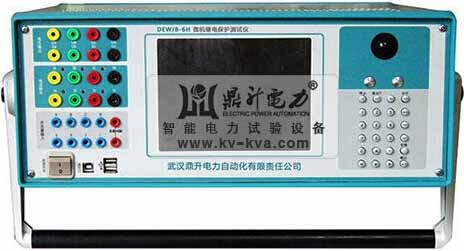

DEWJB-6H微機繼電保護測試儀是在參照電力部頒發的《
微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化
微機繼電保護測試儀。
微機繼電保護測試儀有8路開入和4路開出。開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用32位雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊?？朔斯P記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
微機繼電保護測試儀是繼保工作者得心應手的好工具。
DEWJB-6H微機繼電保護測試儀如何校驗差動繼電器： （1）直流助磁特性的測量
在差動試驗中，制動電流 Izd 設定為直流電流，逐次改變 Izd 值，在每一助磁電流時加減動作電流 Idz（可用自動試驗方式），測出動作電流IDZ，繪制制動特性曲線。
（2）比率制動特性的測量
制動電流 Izd 設定為基波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制制動特性曲線。
注意：

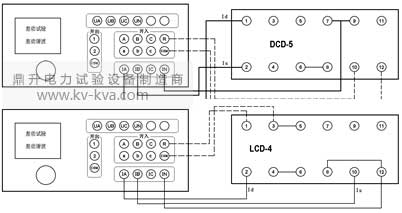

若是DCD—2（A）型差動繼電器，其試驗接線如下：IA——7，IB——9，IN——1，開入A——10，開入公共端+COM——12，繼電器的3和5，6和8分別短接即可。
（3）二次諧波制動特性的測量
制動電流Izd 設定為二次諧波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制二次諧波制動特性曲線。
（4）高次諧波制動特性的測量
在差動諧波試驗中，制動電流 Izd 設定為各次諧波疊加電流，逐次改變 Izd 的某次諧波值，測出動作電流IDZ。
