如何選擇試驗變壓器的容量？，鼎升電力技術《如何選擇試驗變壓器的容量？》、油浸式試驗變壓器使用方法及油式變，如何選擇試驗變壓器的容量？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是油浸式試驗變壓器相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

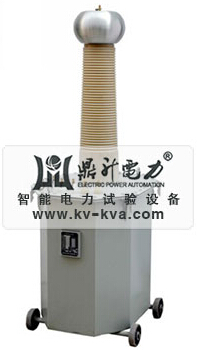

YDJ系列油浸式試驗變壓器，是
鼎升電力公司根據 《DL/T848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的試驗標準，專門研制生產的
油浸式試驗變壓器，
YDJ系列油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能全、通用性強和使用簡單、方便等特點，
油浸式試驗變壓器廣泛適用于電力系統、工礦企業、科研部門、發電檢修部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，YDJ系列
油浸式試驗變壓器是高壓預防性試驗中必不可少的重要專業設備。
YDJ系列
油浸式試驗變壓器為單相變壓器，連結組I. I. 用工頻220V（10KVA以上為380V）電源接入XC∕TC（為
鼎升電力生產的試驗變壓器專用設備，詳細資料請見其具體使用說明書）系列控制箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ（試驗變壓器的初組繞組，根據電磁感應原理，在
試驗變壓器高壓繞組可獲得試驗所需的高電壓。
如何選擇試驗變壓器的容量： 標稱
試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
式中： Pn----標稱試驗變壓器容量（KVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct------被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子幾十微法
簡單的分級套管100 – 1000PF
電壓互感器200 – 500PF
電力變壓器 < 1000KVA- 1000PF
> 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣250 – 300PF/m
氣體絕緣- 60PF/m
封閉變電站，SF6氣體絕緣100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2
