摘要：油色譜分析儀 變壓器變比耗測試儀
絕緣油介損測試儀采用了什么工作原理？，鼎升電力技術《絕緣油介損測試儀采用了什么工作原理？》、絕緣油介質損耗測試儀使用方法及油色譜分析儀，絕緣油介損測試儀采用了什么工作原理？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是絕緣油介質損耗測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

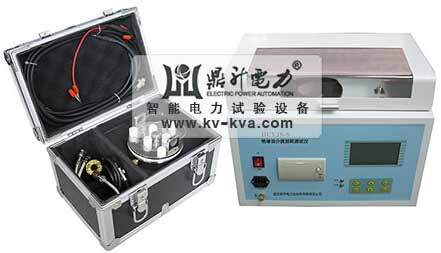

DCYJS-S
絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角以及體積電阻率的高精密儀器，DCYJS-S
絕緣油介質損耗測試儀采用一體化結構，內部結構集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓電源等主要部件，加熱部分采用了高頻感應加熱方式即非接觸式加熱，具有加熱均勻、速度快、控制方便等優點，交流試驗電源采用交直流交叉裝換，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機出來的電壓也不影響正常測試，DCYJS-S
絕緣油介質損耗測試儀內部標準電容器為SF6充氣三極式精密電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證精度一致性。DCYJS-S
絕緣油介質損耗測試儀內部采用全數字技術以及智能化自動測量技術，配備了大屏幕液晶顯示器，全中文菜單以及中文提示功能，測試數據打印輸出，操作簡單，快捷，廣泛的用于電力企業及電力試驗部門。
絕緣油介質損耗測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×180）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。
DCYJS-S絕緣油介質損耗測試儀的工作原理： A.加熱
絕緣油介質損耗測試儀采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。
高頻感應爐加熱避免了發熱塊加熱不均勻的現象。
B.控溫
在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。
C.介損測量
試驗電壓同時加在
絕緣油介質損耗測試儀內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數，送主控CPU。
D.體積電阻率測量
直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。
更多DCYJS-S絕緣油介質損耗測試儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/326/
