如何操作線路故障距離測試儀？

電力技術來源：產品技術部發布時間：2014-12-09 00:00:00 閱讀量：1029 次

摘要：電纜故障測試儀 地下管線探測儀a>

如何操作線路故障距離測試儀？，鼎升電力技術《如何操作線路故障距離測試儀？》、輸電線路故障距離測試儀使用方法及電纜故障測試儀，如何操作線路故障距離測試儀？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是輸電線路故障距離測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

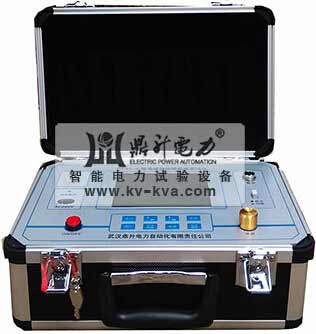

        DFXL-S輸電線路故障距離測試儀是鼎升電力根據DL/T741-2010試驗標準而生產的一款輸電線路測試儀，該輸電線路故障距離測試儀用于架空輸電線路發生永久性接地(短路)或斷路(開路) 時，測量故障點到測量點(變壓器)的距離。
        DFXL-S輸電線路故障距離測試儀適用于35kV及以上各電壓等級的架空輸電線，當線路發生永久性單相接地或斷線故障時，只要在變電站內對故障線路進行測試就可準確地測出故障距離，確定故障距離，便于搶修人員快速查找故障，縮短搶修時間。DFXL-S輸電線路故障距離測試儀必須在線路停電的基礎上才能使用，該輸電線路故障距離測試儀具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。DFXL-S輸電線路故障距離測試儀可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
        DFXL-S輸電線路故障距離測試儀的使用方法:
        低壓脈沖法的適用范圍是通信和電力電纜的斷線，接觸不良，低阻性接地和短路故障以及電纜的全長和波速的測量。
        一般步驟如下：
        A．將測試線插入DFXL-S輸電線路故障距離測試儀面板上輸入插座內，再將測試線的接線夾與被測電纜相連。若為接地故障應將黑色夾子與被測電纜的地線相連。
        B．斷開被測電纜線對的局內設備。
        C．搜索故障回波及判斷故障性質。
        使DFXL-S輸電線路故障距離測試儀增益最大，觀察屏幕上有無反射脈沖，若沒有，則按照上述其他方法改變測量范圍，每改變一檔范圍并觀察有無反射脈沖，一檔一檔地搜索并仔細觀察，至搜索到反射脈沖時為止。故障性質由反射回波的極性判斷。若反射脈沖為正脈沖，則為開路斷線故障，若反射脈沖為負脈沖，則為短路或接地故障。
        D．距離測試，按增益控制鍵“▲或▼”使反射脈沖前沿最徒。然后按光標移動鍵“◄或►”移動，光標移至故障回波的前沿拐點處停下，此時屏幕上方顯示的距離即為故障點到測試端的距離。

        更多DFXL-S輸電線路故障距離測試儀的詳細參數請訪問：
        http://www.bjzhongyuan.com.cn/609/
