        隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，鼎升電力開發了新一代輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證異頻線路參數測試儀的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

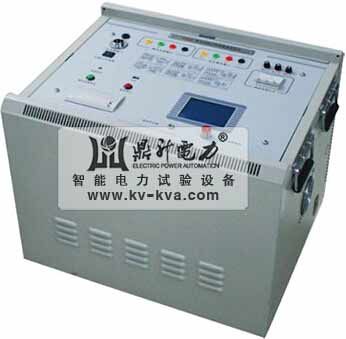

        DFXL-T輸電線路異頻參數測試系統是鼎升電力研發中心針對線路間耦合越來越嚴重，導致線路之間測試的干擾大而影響測試精度而設計的一款異頻參數測試系統，該輸電線路異頻參數測試儀是鐵路單位、電力試驗檢修單位的必備儀器，該輸電線路異頻參數測試系統由集成異頻測試電源、測量儀表、數學模型電路于一體的異頻綜合測試系統，輸電線路異頻參數測試系統消除現場強干擾的影響，獨特采用47.5Hz和52.5Hz的輸出頻率測試，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。DFXL-T輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便。
        DFXL-T輸電線路異頻參數測試儀現場測試接線：
        測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子UA、UB、UC接入線路引下線線路側，如圖5-1，DFXL-T輸電線路異頻參數測試系統測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。
        DFXL-T輸電線路異頻參數測試系統測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。
        DFXL-T輸電線路異頻參數測試系統測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。零序測試時，DFXL-T輸電線路異頻參數測試系統內部已經將A、B、C三相短接輸出。但電壓測試通道會測試到引線電阻，導致引起額外的誤差。如果線路很短，為確保測試準確度，零序阻抗測試時，請嚴格按照接線圖接線。DFXL-T輸電線路異頻參數測試系統內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。
