測量各類CT時該如何接線？，鼎升電力技術《測量各類CT時該如何接線？》、變頻互感器綜合測試儀使用方法及伏安變比測試儀，測量各類CT時該如何接線？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是變頻互感器綜合測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

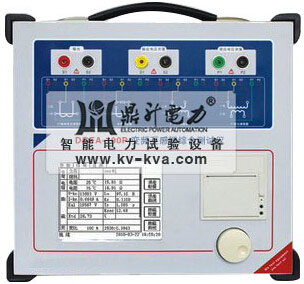

DGFA-100P
變頻互感器綜合測試儀是
鼎升電力根據國家標準、行業標準、計量標準以及IEC國際標準研發生產的
變頻互感器測試儀，
變頻互感器綜合測試儀的設計用于CT、PT保護類、計量類或TPY類互感器多功能的自動測試，
變頻互感器綜合測試儀適用于實驗室使用和電力行業用于互感器的專業測試儀器。DGFA-100P
變頻互感器綜合測試儀采用高性能DSP和ARM處理技術以及創新的工藝流程，保證了數據的穩定可靠，大屏顯示，旋轉鼠標操作，并自動打印數據功能，
變頻互感器綜合測試儀可存儲2000組測試數據，掉電不丟失，試驗完畢后用U盤存入PC機，用軟件進行數據分析，該變頻互感器綜合測試儀并生成WORD報告。
DGFA-100P
變頻互感器綜合測試儀是在
鼎升電力開發的、廣受贊譽并大量應用的
互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。DGFA-100P
變頻互感器綜合測試儀采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。DGFA-100P
變頻互感器綜合測試儀既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
測量各類CT時該如何接線：
用于CT測試的基本接線步驟（參見圖C.1）如下：
（1）用4mm2線將DGFA-100P
變頻互感器綜合測試儀左側的接地端子連接到保護地。
（2）連接CT一次側的一個端子和二次側的一個端子到保護地。
（3）確保CT的其他端子全部從輸電線上斷開，其他繞組全部開路。
（4）用2.5mm2紅線和黑線將CT的二次側連接到DGFA-100P
變頻互感器綜合測試儀“Output”S1和S2插孔，用1.2mm2黃線和黑線將CT的二次側連接到測試儀“Sec”的S1和S2插孔，注意兩根黑線連在CT二次側已接保護地的同一端子上。
（5）用1.2mm2綠線和黑線將CT的一次側連接到DGFA-100P
變頻互感器綜合測試儀的“Prim”的P1和P2端子上，P2通過黑線與CT一次側連接到保護地的那個端子相連。
（6）檢查接線無誤，開始測試。
更多DGFA-100P變頻互感器綜合測試儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/701/
