根據JJG313-94《測量用電流互感器》，JJG313-93《測量用電壓互感器》要求互感器交接時和更換繞組后必須進行現場變比檢查試驗。常規
互感器變比的檢查方法是電流法，從原理上講是一種容易理解可行的檢查方法，但是隨著系統容量的增加，電流互感器的一次電流越來越大，最大可達數萬安培;現場加電流至數百安培已有困難，數千安培或數萬安培幾乎不可能，況且體積龐大，重量重達幾百公斤或幾噸，現場使用更為困難，如采用小電流法，由于電流互感器磁感度、線性度、阻抗、漏抗的影響會使電流互感器誤差驟增，失去了變比檢查的意義。
DGCT-S

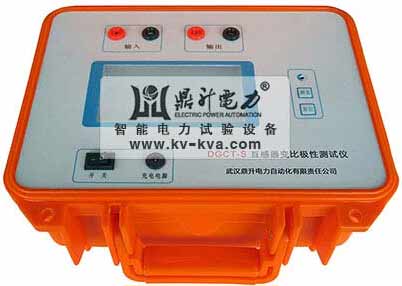

互感器變比極性測試儀體積小、重量輕、測量范圍廣、便于攜帶，適于現場使用的電流互感器變比測試儀越來越成為互感器測試工作的必備手段。DGCT-S
互感器變比極性測試儀就是
武漢鼎升電力自動化有限責任公司總結國內外互感器特性,運用目前最新研究理論及成果，結合現場使用的要求研制而成的，適用于從幾十安培至幾萬安培的所有電流互感器，所有電磁式電壓互感器。
電流互感器變比測量使用方法：
1.接線方法：紅、黑兩芯線對應接DGCT-S
互感器變比極性測試儀面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。
2.接好線后，插上電源（或用
DGCT-S 互感器變比極性測試儀內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
