如何測量土壤電阻率？

電力技術來源：產品技術部發布時間：2015-01-16 00:00:00 閱讀量：901 次

摘要：接地引下線導通測試儀 土壤電阻率

如何測量土壤電阻率？，鼎升電力技術《如何測量土壤電阻率？》、地網接地電阻測試儀使用方法及接地引下線導通測試儀，如何測量土壤電阻率？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是地網接地電阻測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

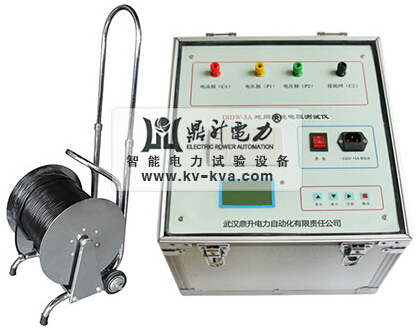

        DIDW-5A地網接地電阻測試儀是鼎升電力研發中心根據國家現有的行業標準DL/T911-2004，地網接地電阻測試儀采用主流的工頻大電流三極法測量技術，防止電網運行時產生的工頻干擾，提高測試結果的準確性，DIDW-5A地網接地電阻測試儀采用了新型異頻交流電源，微機處理控制和抗干擾信號處理等措施，解決了測試過程中的抗干擾問題，簡化了試驗操作過程和測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
        DIDW-5A地網接地電阻測試儀適用于各種電壓等級變電站地網（4Ω）、發電廠、微波站（10Ω）、避雷針（10Ω）等多種場所測試接地電阻。DIDW-5A地網接地電阻測試儀輸出采用45hz、和55hz雙重頻率測試，輸出電流最大5A的測試電流，不會引起測試時接地裝置的電位過高，該地網接地電阻測試儀同時它還具有極強的抗干擾能力，滿足在不停電的情況下可進行測量。
        土壤電阻率的測量：
        使用DIDW-5A地網接地電阻測試儀，可以采用單極法或者四極法來測量土壤電阻率。下面以四極法為例來說明。測量土壤電阻率的接線如圖12所示。
        圖中，a為電流極與電位極的間距，b為兩電位極的間距，h 為電極埋設深度。當a=b 時即為溫納法。為了計算方便，請讓電極間距a、b 遠大于埋設深度h,一般應滿足a、b>10h。
        測試電極宜采用直徑不小于1.5cm 的圓鋼或25mm×25mm×4mm 的角鋼，其長度均不小于40cm。
        埋設好電極并接好線后即可開始測量。用上述測量接地阻抗的方法測出阻抗Z，則土壤電阻率ρ為
        ρ=πa(a+b)Z/b
        上式在a>>h，b>>h 時成立。
        當a=b 時，上式簡化為：ρ=2πaZ
