摘要：電容電感測試儀 PT開口三角側
電容電橋測試儀采用了什么測量原理？，鼎升電力技術《電容電橋測試儀采用了什么測量原理？》、電容電橋測試儀使用方法及電容電感測試儀，電容電橋測試儀采用了什么測量原理？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是電容電橋測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

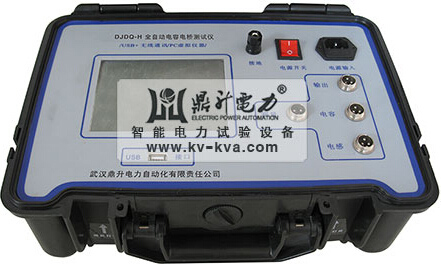

DJDQ-H
全自動電容電橋測試儀是
鼎升電力研發中心根據SJ-255-10300技術標準研發生產，廣泛適用于變電站，發電廠以及各大電力檢修部門。 DJDQ-H
全自動電容電橋測試儀主要是針對現場高壓并聯電容器組測量時存在的問題而專門研制，解決無功補償裝置的高壓并聯電容組，以及電抗器的現場測量。DJDQ-H
全自動電容電橋測試儀采用了先進的測量原理與四端測量技術，電流自動分段補償，抗干擾能力強，測試精度高，大屏幕320X240點陣顯示屏，漢字提示操作，DJDQ-H
全自動電容電橋測試儀現場測量電容器不需拆除連接線，減化試驗過程、有效提高工作效率、避免損害電力設備。DJDQ-H
全自動電容電橋測試儀采用新一代USB通信功能，方便于測量數據傳輸和管理，該
電容電橋測試儀同時具有電流過載保護功能，防止電流過大損壞儀器或者設備。
DJDQ-H
全自動電容電橋測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。DJDQ-H
全自動電容電橋測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，DJDQ-H
全自動電容電橋測試儀無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。
DJDQ-H
全自動電容電橋測試儀的測量原理：
DJCI-H
全自動電容電流測試儀是從PT開口三角側來測量配網的電容電流的。其測量測量原理如圖2所示。
在圖2中，從PT開口三角注入一個異頻的電流（非50Hz的交流電流，目的為了消除工頻電壓的干擾），這樣在PT高壓側就感應出一個按變比減小的電流，此電流為零序電流，即其在三相的大小和方向相同，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖2又可簡化為圖3。
根據圖3的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωC0 Uφ（Uφ為被測系統的相電壓）計算出配網系統的電容電流。
更多DJDQ-H全自動電容電橋測試儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/1004/
