       DMFZ-H發電機轉子交流阻抗測試儀是鼎升電力在老型號的基礎上經改進和提高，推出的最新款增強型交流阻抗測試儀，使用“一鍵飛梭”技術（旋轉鼠標），操作方便！增加了顯示和打印交流阻抗特性曲線并能與PC機聯機實現數據下載和編輯測試報告的功能。
       現場操作方法：
       一)自動測試（推薦使用）
       1.按下圖（圖2）接線

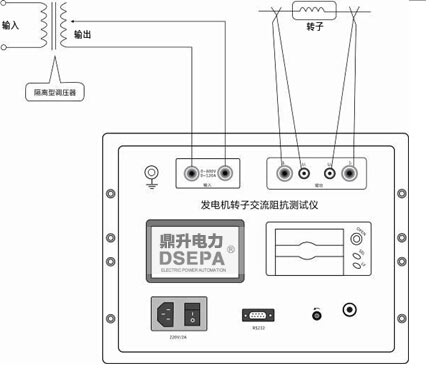

  圖2.   轉子交流阻抗試驗接線圖
2. 接線無誤后接通“工作電源開關”，儀器經自檢后屏幕顯示主菜單。

       3．用光標選定“自動測試”按“確認”鍵進入，進入后屏幕顯示“自動測試參數設置”界面。

       其中：設備編號――是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。
       電壓步長――是指在以電壓為基準進行各參數數據采集時，每次采集數據之間的間隔電壓數值的大小；范圍（5～50 V）。
       最大電壓――是指試驗中需要測試的最大電壓值，范圍（0～600V），其設定值的1.1倍為儀器默認的過壓保護動作值。
       最大電流――是指試驗中需要測試的最大電流值，范圍（0～120A），其設定值的1.1倍為儀器默認的過流保護動作值。
       提示：光標有兩種模式：“█”為選擇模式，用來選擇某一數據或功能；“▃” 為修改模式，用來修改選中的數據大小。
       本儀器每次最多能測試50組數據，當最大電壓與電壓步長之比大于50時，儀器將判斷參數設置無效
       4. 根據試驗需要將以上參數設置好，移動光標選擇“確認”后再按下“確認”鍵，屏幕提示：

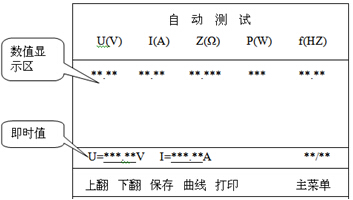

       5.按“確認”鍵后試驗開始，屏幕顯示自動測試界面：

       6．在此界面下調節調壓器升壓儀器將自動采集、顯示所有參數在各測試點的測量數值。直至到最大設定電壓值，儀器蜂鳴器發出提示音，提示數據測量完畢。此時應迅速將調壓器回零。
       提示：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器的保護電路都將動作，切斷測試回路。
       7．也可以移動光標選擇“曲線” 按“確認”鍵，將屏幕顯示切換到曲線坐標界面下進行測試操作。（曲線坐標的大小是根據試驗設置的參數大小對應自動生成）。
       在曲線坐標界面下儀器自動測量采集并動態描繪所有測試點，生成一條點狀曲線（點狀曲線有助于查找對應的電流、電壓值）。直至到最大設定電壓或電流值，儀器發出提示音，提示數據采集完畢。此時應迅速將調壓器回零。
       調壓器回零后，移動光標可隨意選擇在“數據”和“曲線”兩個界面下查看測試結果；在“數據”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗測試告”；在“曲線”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗特性曲線”。
       二)手動測試
       按圖2接線。
       2. 接線無誤后接通“工作電源開關”，儀器經自檢后屏幕顯示主菜單。

       3．移動光標選定“手動測試”按“確認”鍵進入，進入后屏幕顯示“手動測試參數設置”界面。

       其中：設備編號――是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。
       最大電壓――是指在試驗中需要測試的最大電壓值，范圍（0～600V），其設定值的1.1倍為儀器默認的過壓保護動作值。
       最大電流――是指在試驗中需要測試的最大電流值，范圍（0～120A），其設定值的1.1倍為儀器默認的過流保護動作值。
提示：光標有兩種模式：“█”為選擇模式，用來選擇某一數據或功能；“▃” 為修改模式，用來修改選中的數據大小。
       4．根據試驗需要設置以上各參數，按“確認”鍵，屏幕提示：

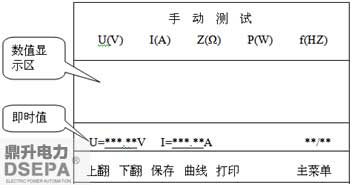

        5．按“確認”鍵后試驗開始，屏幕顯示手動測試界面：

       6．在此界面下調節調壓器升壓，當即時值出現需要的電壓（或電流）測試點時按“確認”鍵儀器將自動采集、顯示一組在此測試點下各參數的測量數據；以此類推……直至將所有需要的測試點測試完畢，然后將調壓器回零。
       提示：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器的保護電路都將動作，切斷測試回路。
       7．調壓器回零后，移動光標可隨意選擇在“數據”和“曲線”兩個界面下查看測試結果；（曲線坐標的大小是根據試驗設置的參數大小對應自動生成）在“數據”界面下移動光標選擇“打印”并按“確認”，儀器將打印“交流阻抗測試報告”；在“曲線”界面下移動光標選擇“打印”并按“確認”，儀器將打印“交流阻抗特性曲線”。
       三）查看歷史數據
       1. 在主菜單下移動光標選擇“歷史數據”，按“確認”鍵，儀器將顯示所有保存的歷史數據（以時間先后為序）。
       2. 根據試驗的時間和設備編號，移動光標選擇“上翻”或“下翻”來查找需要的歷史數據，找到后用光標選中并按“確認”鍵，儀器將顯示此次試驗的所有測試數據和特性曲線。在“數據”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗測試報告”；在“曲線”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗特性曲線”。

        四）修改時鐘
       1．在主菜單下移動光標選擇“修改時鐘”，按“確認”鍵，儀器將顯示“修改時鐘”界面。　　　　　　　　　　　　　

       2．用旋轉鼠標移動光標選擇修改對象，選中后按“確認”，再用旋轉鼠標修改數據大小，修改完畢后按“確認”。
       3．全部修改完畢后移動光標選擇“確認”按下“確認”鍵，儀器將按新時鐘計時。
       五）計算機操作
       1．安裝軟件
       首次使用前應先安裝EDHNZ型專用應用軟件，方法如下：打開計算機Win95以上操作系統安裝環境下，將隨機EDHNZ型應用軟件驅動光盤插入光驅--并運行光驅，雙擊“SET UP”圖標，在新生成的對話框中單擊“下一步”（Next）……直到“完成”（Finish）。計算機自動EDHNZ型應用軟件安裝到磁盤上，并在桌面上自動生成快捷方式圖標。
       2．數據下載和編輯測試報告
       將主機上RS232接口與計算機上對應的接口相連接，打開測試儀主機工作開關，屏幕顯示主菜單。在計算機桌面上，雙擊DMFZ-H型應用軟件圖標運行應用軟件，自動進入數據下載和編輯報告環境，按照顯示界面窗口的中文提示進行操作即可。
