摘要：密度繼電器測試儀 密度繼電器校驗儀與密度繼電器連接
SF6密度繼電器校驗儀在使用中，如何與密度繼電器連接，鼎升電力技術《SF6密度繼電器校驗儀在使用中，如何與密度繼電器連接》、密度繼電器校驗儀使用方法及密度繼電器測試儀，SF6密度繼電器校驗儀在使用中，如何與密度繼電器連接來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是密度繼電器校驗儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

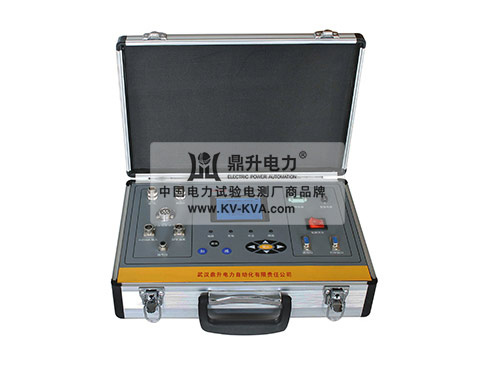

DKMD-H SF6密度繼電器校驗儀與密度繼電器的連接： 一、確認密度繼電器控制電源已經繼開，保證密度繼電器在無外接電源狀態下方可進行校驗。
二、連接校驗儀與待校表之間的信號線
1、密度繼電器的閉鎖、報警、超壓輸出與校驗儀相連
將校驗儀七芯插頭上寫有‘綠、紅、黃、’三個鱷魚夾分別與待測密度表的‘接點一、接點二、接點三’對應輸出端的一個端子相連接（有該輸出就連接否則不用），將三個‘黑色’鱷魚夾分別與待測密度表的‘接點一、接點二、接點三’對應輸出端的另外一個端子相連接（有該輸出就連接否則不用）。
2、密度繼電器的4～20mA輸出與校驗儀相連
將校驗儀四芯插頭上的4～20mA 輸入信號‘紅色’鱷魚夾與待測密度表的4～20mA對應輸出端的正端相連接（有該輸出就連接否則不用），將‘黑色’鱷魚夾與待測密度表的4～20mA對應輸出端的負端相連接（有該輸出就連接否則不用）。
3、環境溫度傳感器與校驗儀連接
將與測試氣路捆在一起的三芯插頭插入校驗儀的‘SF6溫度’插座即可。
三、用DKMD-H
SF6密度繼電器校驗儀自帶的專用氣路先將氣瓶和儀器的進氣口相連。再將被校SF6密度繼電器連接到儀器上‘測量口’中。
