DJCI-H全自動電容電流測試儀的測量原理：

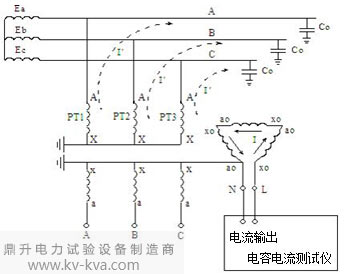

DJCI-H全自動電容電流測試儀是從PT開口三角側來測量配網的電容電流的。其測量測量原理如圖2所示。

圖2 測量原理圖
在圖2中，從PT開口三角注入一個異頻的電流（非50Hz的交流電流，目的為了消除工頻電壓的干擾），這樣在PT高壓側就感應出一個按變比減小的電流，此電流為零序電流，即其在三相的大小和方向相同，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖2又可簡化為圖3。

                                                                           圖3  簡化物理模型
       根據圖3的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωC0 Uφ（Uφ為被測系統的相電壓）計算出配網系統的電容電流。

       更多DJCI-H全自動電容電流測試儀的詳細參數請訪問：
       http://www.bjzhongyuan.com.cn/1003/
