服務熱線：400-6698-612地下管線探測儀埋深管線測量原理，鼎升電力技術《地下管線探測儀埋深管線測量原理》、地下管線探測儀原理使用方法及埋深管線線測量，地下管線探測儀埋深管線測量原理來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是地下管線探測儀原理相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
地下管線探測儀原理由探測儀路由查找原理、探測儀埋深測量原理、探測儀絕緣故障查找原理組成。

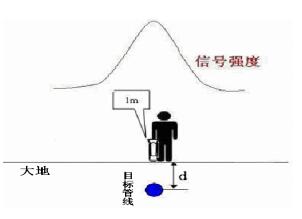

圖3
地下管線探測儀接收機內有上下兩個相同的水平放置的線圈，它們之間的距離已知。在路由正上方測量得到的上下傳感線圈的信號強度，按照電磁理論，可以反推算出未知的目標管線埋深大小。
假設接收機內兩平行的探測線圈的中心距為L，在路由的正上方檢測到的信號分別為v1、v2，則埋于地下D處的管線理想情況下滿足公式：D=L/（V2/V1-1）
管線探測儀正是利用這樣的關系實現直讀法測量管線的埋深。
直埋于地下的管線外層多包以絕緣護套，正常的情況下對地應有極高的阻抗，但隨著時間的推移，因種種原因而導致管線的絕緣性能逐步下降，等效的絕緣電阻可降為幾MΩ、幾十KΩ，直至完全對地短路，進一步惡化便可導致管線的斷裂，造成更大的損失。及時地查找出管線的絕緣故障點，是管線維護工作的重要一環。

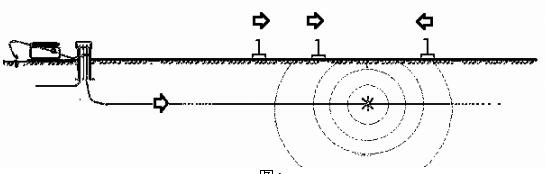

采用DFGX-H地下管線探測儀的絕緣故障查找功能（FF）便可夠迅速及時地檢測出管線的絕緣故障點。發射機采用直接注入工作方式，將故障查找的專用信號加至管線上，如圖4所示。信號在故障點處通過大地向外泄漏，電位大小則以故障點為中心，球面型徑向地非線性衰減。將與接收機相連的輔助故障查找支架插入地表面，獲取泄漏的信號特性，即可測量出故障點所在方向。按接收機顯示的指示箭頭，通過多次的反復，最終便可查找出泄漏信號的故障點。
圖4
