變壓器繞組一般看做復雜的分布參數電路，可以簡化如下：當繞組內離O端的X0地方發生局部放電，產生的電壓降為△V，瞬間出現的起始電位分布如圖3-25，由于這個電位分布在繞組內，充電電荷開始沿著L（繞組）流動，隨著時間在繞組內感應出復雜的電位振蕩，同時因為損耗及串聯電容的影響這一振蕩隨時間衰減。

武漢鼎升電力自動化有限責任公司是DCBX-H變壓器繞組變形測試儀生產廠家，DCBX-H變壓器繞組變形測試儀在業內廣范使用，購買官網www.bjzhongyuan.com.cn，實用性深受用戶好評，暢銷國內。

變壓器線圈端子上的起始電位分布，先在檢測端子上出現起始脈沖，隨后傳輸脈沖渡到達。用R型檢測阻抗時其輸出波形如圖3-26，可以看到上升的陡的起始脈沖和緩慢的后續脈沖。

變壓器為餅式繞組，當放電點遠離檢測端時，起始脈沖要比后續振小，而圓筒式繞組放電點無論在哪里，起始脈沖的峰值一般都大，用RC型檢測時，與R型大致相當。

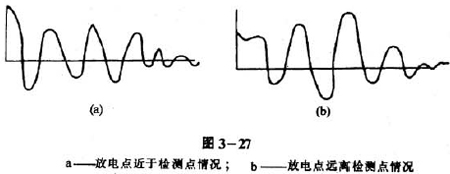

用L型或LC型檢測時就成為比較單純的振蕩波形，在變壓器上使用LC型檢測時，由于繞組電容及電感的影響，變成各種頻率混合振蕩。其波形如圖3-27。

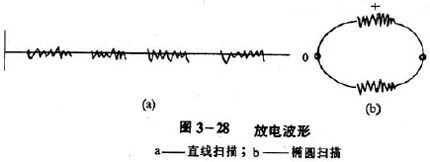

上述波形都是把放電渡形用快速掃描提升后的形狀，當用較慢的掃描在示波器上顯示的圖形如圖3-28。

在變壓器內部產生局部放電時，就會產生頻帶很寬的聲波，因此可測量聲波來發現局部放電的部位，它具有電氣檢測所沒有的優點，能測沖擊放電，能定位，受外界干擾小，但標定放電量的問題很困難，且靈敏度較低（超聲波定位）。

傳感器將微弱的聲音信號變成電信號，它對靜電感應和磁場的反應不靈敏，只對聲波具有很高的靈敏度的放大器，具有很高的放大倍數lO5-108和低噪音。

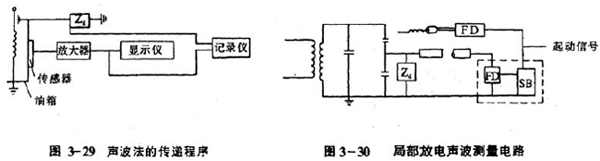

利用局部放電電氣測量迥路接收到的電信號來觸發超聲顯示儀。使顯示器上同時記錄放電的信號和聲信號，計算出二個信號之間的時間差，用變壓器油中聲速進一步求出放電點離聲傳感器的距離，這樣用三個聲傳感器就可求出放電點的較準確的位置。

但是由于放電點周圍絕緣覆蓋的影響會使聲音傳播速度很難計算，油中(1.4m/ms)。使準確定位帶來誤差。
