地下電纜故障是埋設在地面以下高低壓電力電纜出現故障的簡稱，隨著現代化經濟體系的發展和城市市容市貌的整治，越來越多的電力電纜采用地下埋設的方式達到傳輸能效的目的，地下電纜傳輸相對于架空線路傳輸既達到了安全性，可靠性和抗干擾性目的，又減少了土地占用資源和美化了城市的作用。
那么，不言而喻，如果地下電纜出現故障，需要對故障查找和定位就不那么容易了，這需要完全憑借專用測試設備的功能特性和技術人員豐富的經驗才能完成，今天，我們就講一講電纜故障的定位和查找方法。
首先，電纜出現故障有很多不同的特征，比如高阻故障、接地故障、開路故障、短路故障等，我們首先用萬用表或者是兆歐表通過測量出來的電阻值判斷故障的類型和故障線路，采用不同的方式和方法對故障點進行定位查找，先來看一下設計原理圖：

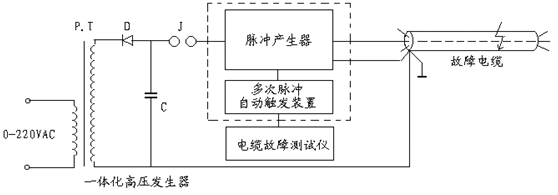

電纜故障定位查找接線原理圖
接線方法
以高阻故障為例，如下圖：接入脈沖產生器，高壓發生器和故障電纜，注意，為了保證電纜故障的查找與定位，測量時，由于是采用脈沖放電的測量方法，切忌做好和人防安保措施。
電纜故障定位接線圖

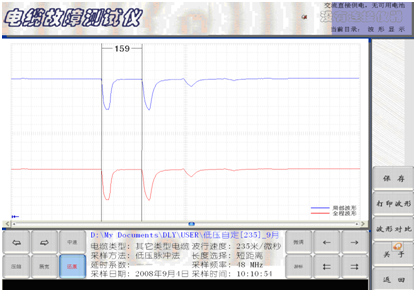

啟動電源，屏幕完成自檢后自動進入設置界面，根據現場被測電纜種類、長度選擇、速率、選定延遲時間，完成初始狀態設置，隨后，調整球間隙，啟動高壓，脈沖電容充電再放電，當故障點產生一個放電現象，測試儀會記錄一個放電波形，并經過處理后，返回到顯示界面，通過移動光標就可以直觀的顯示故障距離，然而電纜敷設在地下，很多不確定因素和不知情的情況存在，比如雜波干擾，中間接頭等，都會影響返回波形的平滑度，如何分辨和識別，是需要一定的技術積累和現場經驗。
總而言之，電纜故障的查找和定位是通過測量原理實現，也是目前國內電纜故障的查找和定位比較主流的一種技術，據我了解，像國外比較知名企業生產的故障定位儀，其原理也是大同小異，在數據波形處理、抗干擾能力分析比價占用優勢，如果真正的掌握地下電纜故障定位查找的使用方法，你一定會覺得國內的電纜測試儀設備實用性更強。
