服務熱線：400-6698-612電纜故障探測儀的使用，鼎升電力技術《電纜故障探測儀的使用》、電纜故障測試儀使用方法及電纜故障探測儀的操作步驟，電纜故障探測儀的使用來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是電纜故障測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
電纜故障探測儀也可以稱為電纜故障測試儀，是鼎升電力根據用戶的實際需求而研發的專業針對高低壓電力電纜故障探測的測試設備，電纜故障測試儀采用傳統的電磁原理技術，由路徑儀、距離測試儀和定位儀組合而成的電纜故障測試儀，適用于35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障，電纜故障探測儀采用箱式結構，觸摸屏操作界面，具備波形儲存功能，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。
測試距離：低壓脈沖法時，最大測試距離16Km；高壓閃絡法時，最大測試距離15Km。
系統測試精度：小于20cm。
脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
長度選擇: ﹤1KM、 ﹤3KM、＞3KM三種。
采樣頻率: 6MHz、12 MHz、24MHz、48 MHz。
讀數分辨率: 1m
預置了4種電纜介質的電波傳播速度：油浸紙、不滴流：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它類型電纜的電波傳播速度自設置。
對于其它類型電纜，利用本機的測速功能可以在輸入該類型電纜的已知全長后，測出電波在該電纜中的傳播速度。
采樣方式：電流取樣法、電壓取樣法。
開機前準備工作及一般測試方法：
1．現場故障測試前應首先檢查儀器電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。
2．開啟“電源開關”，待儀器進入Windows桌面系統后，自動進入電纜故障測試系統設置界面。
按下“測試電源”鍵，此時儀器面板上“閃絡、脈沖”指示燈交替閃爍，默認“低壓脈沖”狀態。（注：如果儀器退出電纜故障測試儀系統后，回到了桌面系統，需要重新進入電纜故障測試系統，可用觸摸筆雙擊桌面系統上電纜儀圖標，重新進入電纜故障測試系統設置界面）。
3．根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。

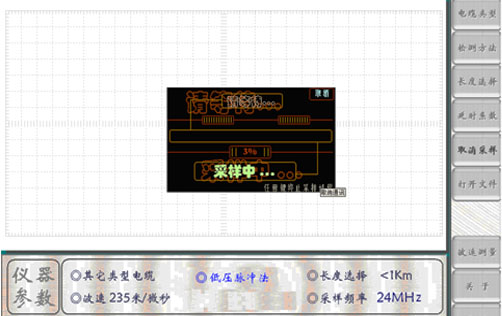

4．參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，儀器自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。

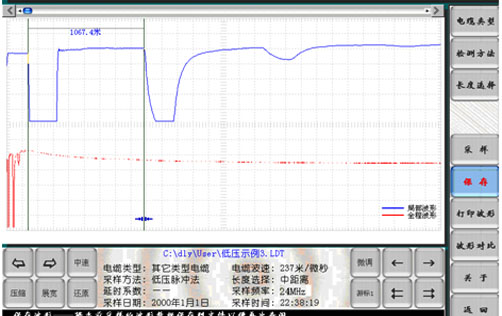

5．如果設置“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。
以上是鼎升電力關于“電纜故障探測儀的使用”介紹，如果您在閱讀讀過程中，有任何問題都可以于我們聯系！
