電容式電壓互感器（CVT）正切值及電容量測方法

電力技術來源：鼎升電力發布時間：2018-09-03 09:34:30 閱讀量：348 次

摘要：什么是CVT CVT介損角測量接線圖

電容式電壓互感器（CVT）正切值及電容量測方法，鼎升電力技術《電容式電壓互感器（CVT）正切值及電容量測方法》、抗干擾介損測試儀使用方法及什么是CVT，電容式電壓互感器（CVT）正切值及電容量測方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是抗干擾介損測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

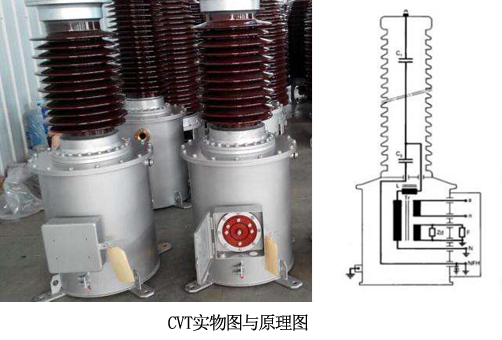

什么是CVT

電容式電壓互感器也稱為CVT，主要由電容分壓器和中壓變壓器組成。電容式電壓互感器可以將載波頻率耦合到輸電線用于長途通信、遠方測量、選擇性的線路高頻保護、遙控、電傳打字等。它因絕緣性能較好，耐壓水平高，不會與斷路器斷口電容產生鐵磁諧振。所以CVT因諸多優點廣泛應用在高壓電網系統。

CVT自激法測量

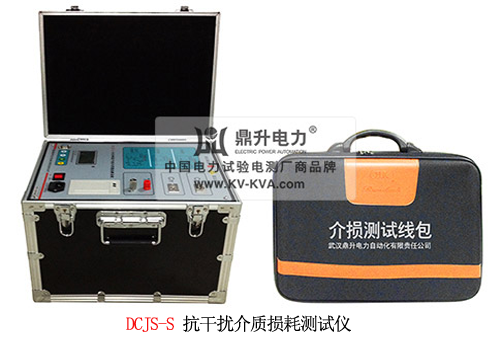

DCJS抗干擾介損測試儀由于采用了變頻技術，濾掉了工頻現場產生的干擾，運用正接法、反接法、自激法接線簡單，全自動完成整個過程的測量。測量介質損耗角正切值是為了發現絕緣受潮、老化等分布性缺陷問題。

CVT介損角測量接線圖

將紅色專用高壓電纜從儀器后側的高壓端HVx上引出，接CVT高壓輸入端。高壓屏蔽線接被試設備高壓端與儀器試品輸入端相連。將黑色專用低壓電纜從儀器面板上的低壓輸出端引出，接被試設備低壓端A；低壓屏蔽線接被試設備屏蔽端（試品無屏蔽端則懸空）。注意：HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量。

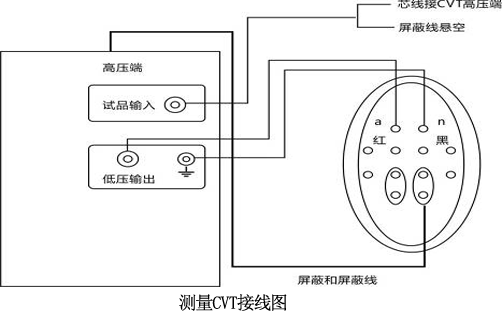

測量CVT接線圖

CVT電容C1與C2測量接線圖

測量CVT電容量C1與C2

該儀器有正接法、反接法、CVT三個測試模式，我們?cè)谶@里選擇CVT測試模式。注意：儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全。
