摘要：測量被試電容接線圖

不拆線測量補償電容器的接線方法，鼎升電力技術《不拆線測量補償電容器的接線方法》、全自動電容電感測試儀使用方法及測量被試電容接線圖，不拆線測量補償電容器的接線方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是全自動電容電感測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

電容電感測試儀的作用

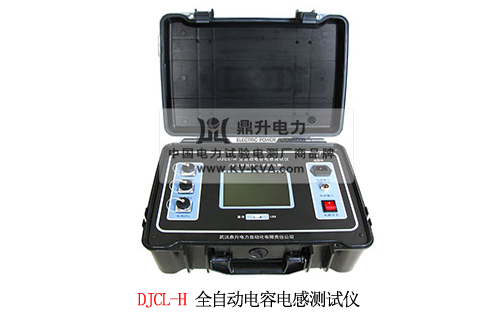

電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大是十分重要的。而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，這樣容易造成接線錯誤、損壞電容器。為此鼎升電力針對無功補償電容器組的檢測而開發生產了DJCL-H全自動電容電感測試儀。

電力電容器組內部聯線方式一般采用星形聯接和三角形聯接。實際運行經驗表明，三角形聯接電容器組其損壞率遠高于星形聯接電容器組，目前高壓并聯電容器組多數采用星形聯接。該儀器可測試電力高壓并聯電容器組，其內部連接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

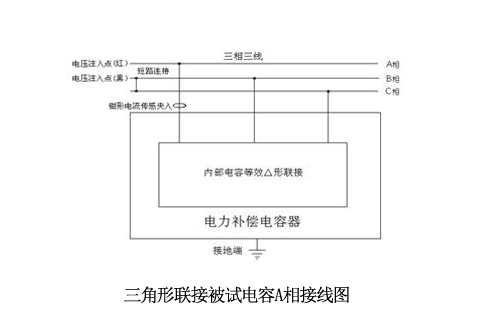

三角形聯接被試電容接線圖

黑色測量線插在（輸出）；② 紅色測量線插在（電容）；③ 鉗形電流傳感器插在（測量）；測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。鉗形傳感器套在測量相，其余兩相短接。

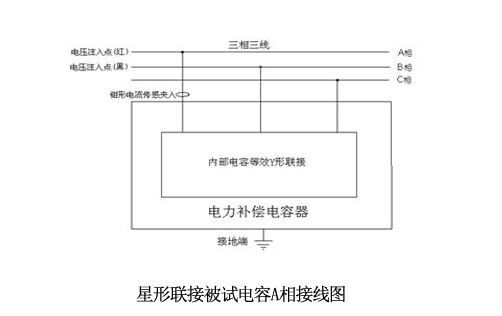

星形聯接被試電容接線圖

三相Y形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。其他兩相接線方法一樣只是鉗形傳感器換到需要測量的一相。
