電纜故障通常會出現相間短路；單相或多相對地短路；單相開路等多種情況。我們一般分為兩大類：低阻故障和高阻故障,低阻時用低壓脈沖法；高阻時用高壓閃絡法。不管用那種方法測量時都必須斷開線纜兩端所用電氣設備。

怎樣判斷低阻和高阻故障

首先我們先用兆歐表測量相間絕緣電阻判斷相間有無短路；然后測量單相對地的絕緣電阻分析是否對地短路。如有短路時，由于兆歐表是MΩ級，我們要用萬用表測得具體阻值分析判斷。當阻值小于200Ω時為低阻故障我們就用脈沖法;當阻值大于200Ω時為高阻故障我們就用高壓閃絡法。

低壓脈沖法是根據雷達測距原理，在測試端電纜故障測試儀主機向有故障的那一相發射一個脈沖信號。在電纜故障點處對地就會產生反射波，通過接收機將反射波形采集下來顯示在主機屏幕上。如下圖：主機便可計算出測試端到故障點的大概距離。大概位置找到后,再用定點儀精確找到故障點。

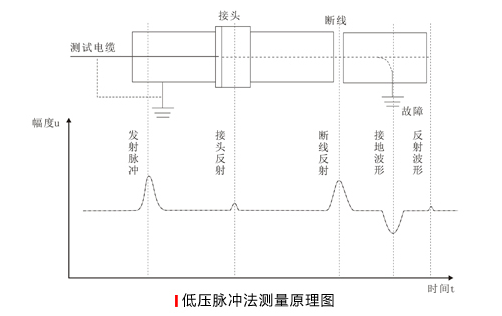

低壓脈沖法測量原理圖

使用高壓閃絡法時則要配上一套高壓發生裝置，只要沖擊電壓足夠高，故障點將被電弧擊穿，擊穿后故障點就會對大地產生放電，通過采集器辨別放電聲音的故障點，由于環境干擾等因數夜晚效果跟明顯。可根據電纜實際情況選擇判斷方法及避免環境影響

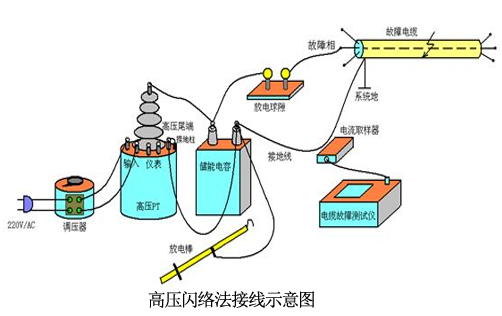

高壓閃絡法

不管是高壓電纜還是低壓電纜在出現故障不能輸電時，我們首先要清楚的知道電纜的長度、埋深及走向。再不知情時應用路徑儀查找線纜的走向，用測距儀測出電纜的長度。這樣我們才能進行故障的查找。該DFDL-S電力電纜故障測試儀可以做到電纜高效精準故障修復。
