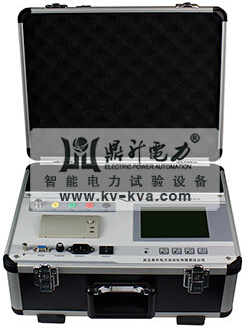

DHYB-HI氧化鋅避雷器在線測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。
氧化鋅避雷器在線測試儀運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
氧化鋅避雷器在線測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。
氧化鋅避雷器在線測試儀采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
DHYB-HI氧化鋅避雷器在線測試儀測試數據說明
： Ux：參考電壓有效值。它僅含基波和 3、5、7 次諧波。
計算公式為：
Ux = √(U1)2 + (U3)2 + (U5)2 + (U7)2
變比Ku=1.000已經乘到 U中，如果Ku 設置為PT變比，將顯示母線電壓。 感應板方式用 E 表示電場強度，基本單位為V/m，計算公式與電壓類似。
U1:為試驗電壓基波有效值。當諧波含量較小時，U1≈Ux
U357%：電壓的3、5、7 次諧波占電壓基波的相對含量，單位為％。
感應板方式用E357%表示。
Ix：全電流有效值。它僅含基波和3、5、7 次諧波。
Ixp：全電流峰值，即Ix的峰值。
Ix1、Ix3、Ix5、Ix7:全電流1、3、5、7次有效值。
Ir：阻性電流有效值。它僅含阻性電流基波和阻性電流3、5、7次諧波。 Irp：阻性電流峰值，即Ir 的峰值。
Ir1p：阻性電流基波峰值。
Ic1p：容性電流基波峰值。
MOA全電流既含有 MOA非線性產生的高次諧波，也含有母線電壓諧波產生的高次諧波。與Irp 相比 Ir1p 更加穩定真實。因此建議用 Ir1p作為阻性電流指標。
氧化鋅避雷器在線測試儀采用投影法計算：
Ir1p = Ix1p sinΦ
Ic1p = Ix1p cosΦ
圖十一其中Φ 為電流超前電壓角度，其中已經包含補償角度Φ0。
注意：（1）Φ 超過 90°Ir1p 為負值，超過 180°Ic1p 也為負值。（2）如果 Ix 波形是平頂?shù)?，Ic1p可大于Ixp。
P：有功功率。
說明：（1）Ku 應設置為 PT 變比以獲得運行電壓下 MOA 功耗。（2）如果參考電壓是線電壓方式，U1 還除以 3。（3）感應板方式假定U1=1000V，功率名稱改為Pkv，可以乘實際電壓（以kV為單位）以獲得運行電壓下MOA功耗。
Cx：MOA電容量。計算公式如下：
Ic1
Cx =
2πf U1
Ic1為容性電流有效值，U1 是基波電壓有效值，f是電網頻率。
說明：（1）Ku 應設置為 PT 變比以獲得運行電壓下 MOA 電容量。（2）如果參考電壓是A-B或C-B方式，U1 還除以 3。（3）感應板方式假定U1=1000V，電容名稱改為Ckv，可以除以實際電壓（以kV為單位）以獲得運行電壓下MOA電容。
Ir3p、Ir5p、Ir7p：3、5、7次阻性電流諧波峰值。
說明：Ir3p、Ir5p、Ir7p 與諧波算法有關。因此 Ir、Irp 和阻性電流波形都受到諧波算法影響。
Φ：電流超前電壓角度，其中已經包含補償角度Φ0。
