摘要：
如何判斷互感器是否合格，鼎升電力技術《如何判斷互感器是否合格》、使用方法及，如何判斷互感器是否合格來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

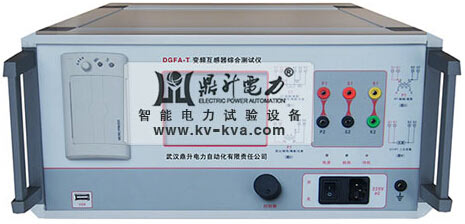

DGFA-T變頻互感器綜合測試儀是一款采用變頻技術全自動化的PT、CT特性測試儀器，
變頻互感器綜合測試儀針對CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比、比差等結果參數。
如何判斷互感器是否合格： 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5%、10%誤差曲線的數據中可判斷
互感器保護繞組是否合格：
A. 在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上額定負荷（見銘牌），說明該互感器合格。如圖21資料說明；
B. 在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該
互感器合格如圖21資料說明；
C. 保護用
電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的
電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5%誤差曲線即n/ZL曲線為圖20所示曲線。
例1：所測CT為5P10、20VA）：其中5為準確級（誤差極限為5％），P為保護級互感器，10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。
如圖23數據顯示，當電流倍數為M=10.27（接近10倍）時，所允許的二次負荷ZII=27.19Ω， CT的額定負荷20VA=(20VA/1=20Ω)，因此：27.19Ω＞20Ω互感器滿足要求，合格。
例2：當二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），因此判斷該互感器合格。
更多DGFA-T變頻互感器綜合測試儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/702/
