三相用電檢查儀三相四線接法示意圖

電力技術來源：產品技術部發布時間：2014-07-28 00:00:00 閱讀量：3134 次

摘要：

三相用電檢查儀三相四線接法示意圖，鼎升電力技術《三相用電檢查儀三相四線接法示意圖》、使用方法及，三相用電檢查儀三相四線接法示意圖來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

        三相用電檢查儀是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量，更為獨特的是，能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。

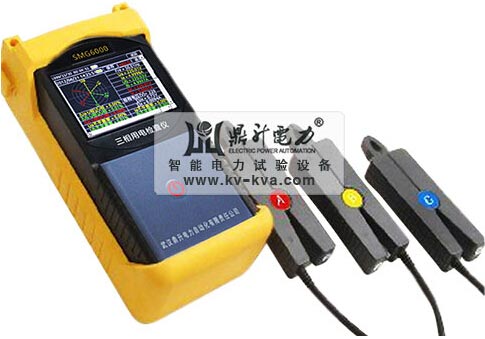

        三相用電檢查儀設計上采用高速ARM處理器作為下位機進行電參數的測量，完全圖形化界面，真彩色顯示，觸摸屏操作人機界面友好，三相用電檢查儀便于攜帶，功能強大。
        三相用電檢查儀三相四線接法示意圖：
        如下圖：

                                                                        圖--三相四線接線示意圖
        電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入三相用電檢查儀的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
        電流線的連接：將 IA、IB、IC鉗表插入三相用電檢查儀IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。

        更多SMG6000三相用電檢查儀的詳細參數請?jiān)L問：
        http://www.bjzhongyuan.com.cn/726/
