三相三線高壓電能表經鉗表接入接線示意圖，鼎升電力技術《三相三線高壓電能表經鉗表接入接線示意圖》、使用方法及，三相三線高壓電能表經鉗表接入接線示意圖來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

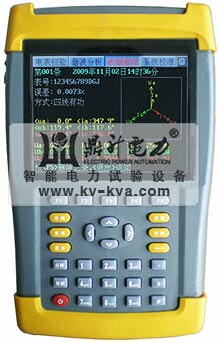

DGDN-3S手持式三相電能表現場校驗儀是
鼎升電力開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。
手持式三相電能表現場校驗儀配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

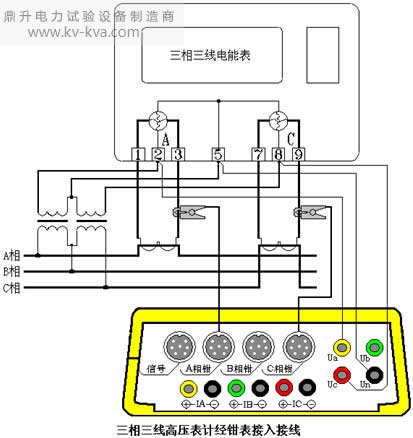

三相三線高壓電能表經鉗表接入接線如下圖所示：
先將電壓線首端的黃、綠、紅插棒分別接到
手持式三相電能表現場校驗儀面板相應的A、N、C電壓端子上（即黃色插棒接到電壓端子UA上，綠色插棒接到電壓端子UN上，紅色插棒接到電壓端子UC上，UB端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；再將A、C兩相的鉗形互感器插到有相應標號的接口上，然后用鉗形互感器卡住對應相的電流線即可。（注意：極性一定要接正確，鉗形電流互感器標有A、C的一面為電流流入端，N的一面為流出端）。
打開
手持式三相電能表現場校驗儀開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。
