多次脈沖電纜故障測試儀采用目前國際上最先進的“多次脈沖法”測試技術，自主知識產權的測試技術和具有中國特色的多次脈沖發生器，使其具有最好的
電纜故障波形判斷能力和最簡單方便的操作系統。
多次脈沖電纜故障測試儀具有獨立的知識產權，國內率先研制成功、國內獨一無二的“多次脈沖法”
電纜故障測試儀。

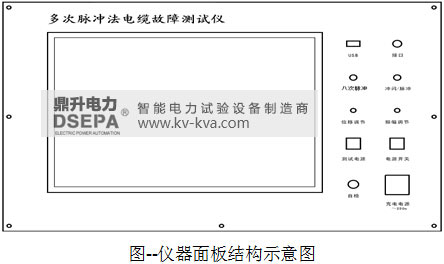

DFDL-T多次脈沖電纜故障測試儀面板說明： 1．儀器面板結構示意圖（如下圖所示）
2．面板結構說明
面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能模擬觸摸鍵都在熒屏的右側和下側。面板的右邊為
多次脈沖電纜故障測試儀的電源開關、位移和幅度調節旋鈕、自檢按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。屏幕下方是當前設置參數提示。
3．電容屏觸摸鍵說明
電容觸摸鍵看似復雜，有二十一個模擬按鍵。但是，由于模擬按鍵分為三大功能模塊，操作內容定義清晰，實際操作簡單，相當屏幕菜單的快捷鍵。
熒屏右側按鍵模塊，在
多次脈沖電纜故障測試儀進入設置界面時，對電纜類型、長度選擇、延遲時間等內容選擇確定。電波測速、打印波形、打開文件和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，
多次脈沖電纜故障測試儀便開始執行，完成操作者意圖。

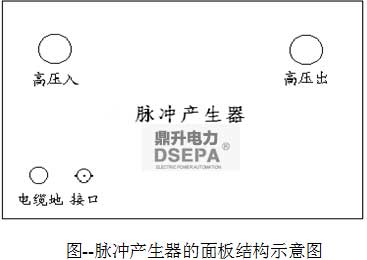

4．脈沖產生器面板結構示意如下圖所示：
