摘要：
DFDL-SI智能電纜故障測試儀的操作方法與步驟，鼎升電力技術《DFDL-SI智能電纜故障測試儀的操作方法與步驟》、使用方法及，DFDL-SI智能電纜故障測試儀的操作方法與步驟來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

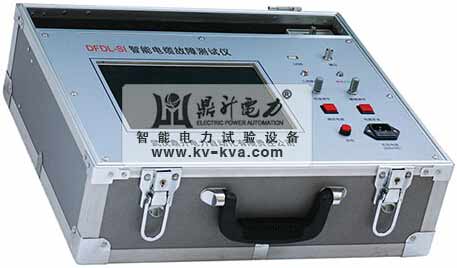

智能電纜故障測試儀可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。
智能電纜故障測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。
智能電纜故障測試儀測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。
DFDL-SI智能電纜故障測試儀的操作方法與步驟： 1.現場故障測試前應首先檢查
智能電纜故障測試儀電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。
2.開啟“電源開關”，待
智能電纜故障測試儀進入Windows桌面系統后，自動進入
電纜故障測試系統設置界面。
按下“測試電源”鍵，此時
智能電纜故障測試儀面板上“閃絡、脈沖”指示燈交替閃爍，默認“低壓脈沖”狀態。（注：如果
智能電纜故障測試儀退出電纜故障測試儀系統后，回到了桌面系統，需要重新進入
電纜故障測試系統，可用觸摸筆雙擊桌面系統上電纜儀圖標，重新進入
電纜故障測試系統設置界面）。 3.根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。
4.參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，
智能電纜故障測試儀自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，智能電纜故障測試儀便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。
5.如果設置“高壓閃絡法”，點擊“采樣”鍵后，
智能電纜故障測試儀進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。
更多DFDL-SI智能電纜故障測試儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/603/
