一、 串聯諧振試驗對象及試驗要求
1．35KV電纜，截面積300mm²，長度1km以內，電容量≤0.19uf,最高試驗電壓52KV。
二、 工作環境
1. 環境溫度：－150C –40 0C；
2. 相對濕度：≤90%RH；
3. 海拔高度：≤2500米；
三、 串聯諧振參數
1. 額定容量： 108kVA；
2. 輸入電源： 單相380V電壓，頻率為50Hz；
3. 額定電壓： 54kV；
4. 額定電流： 2A；
5. 工作頻率： 30-300Hz；
6. 波形畸變率：輸出電壓波形畸變率≤1%；
7. 工作時間：額定負載下允許連續60min；過壓1.1倍3分鐘；
8. 溫 升：額定負載下連續運行60min后溫升≤65K；
9. 品質因素：裝置自身Q≥30(f=45Hz)；
10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11. 測量精度：系統有效值1.5級；
四、 串聯諧振標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五、 裝置容量確定
1、對35kV，300平方毫米1000m，電容量≤0.19μF，試驗電壓52kV：
試驗電流 I=2πfCU試 =2π×30×0.19×10-6×52×103=1.86A
串聯諧振裝置容量定為108kVA/54kV;分4節電抗器，電抗器單節為27kVA/27kV/1A通過組合使用能滿足上述被試品的試驗要求。

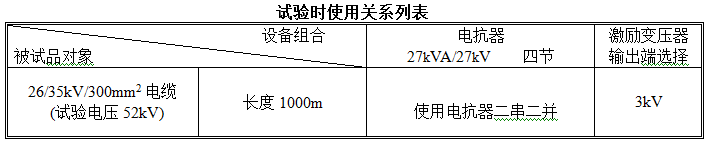

六、 電抗器使用關系表
七、 串聯諧振參數
1. 激勵變壓器JLB-6kVA/3kV/0.4kV 1臺
a) 額定容量：6kVA；
b) 輸入電壓：380V，單相；
c) 輸出電壓：3kV；
d) 結 構：干式；
e) 重 量：約35kg；
2. 變頻電源DAXZ-BP-6kW/380V 1臺
a) 額定輸出容量：6kW
b) 工作電源：380V，工頻
c) 輸出電壓：0 – 400V，單相
d) 額定輸入電流：15A
e) 額定輸出電流：15A
f) 輸 出 波 形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.01Hz
k) 頻 率 穩 定 度： 0.1%
l) 運 行 時 間：額定容量下連續60min
m) 額定容量下連續運行60min元器件最高溫度≤65K;
n) 噪 聲 水 平：≤50dB
1) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。
2) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作
3) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出
4) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠
5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流，諧振回路的
6) 保護功能：具有斷電、過流、過壓及閃絡保護功能；
a) 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置
b) 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
c) 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿
d) 斷電保護：試驗電源斷電后，裝置能快速保護
7) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
8) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
9) 重量約18kg；
3. 高壓電抗器 DK-27kVA/27kV 4節
a) 額定容量：27kVA;
b) 額定電壓：27kV；
c) 額定電流：1A；
d) 品質因素：Q≥30 (f=45Hz)；
e) 結 構：干式；
f) 重 量：約30kg；
4. 電容分壓器FRC-60 kV -1000 pF 1套
a) 額定電壓：60kV；
b) 高壓電容量：1000pF
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1000：1
e) 測量精度：有效值1.5級;
f) 重 量：約8kg；

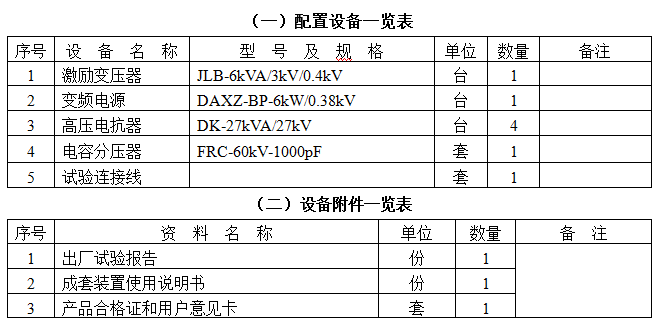

八、 供貨清單一覽表
七、摘要
方案型號：DAXZ
方案名稱：HTU調頻式串聯諧振試驗裝置
參考標準：GB50150-2006，DL/T849.6-2004
生產廠家：武漢鼎升電力自動化有限責任公司
提示：如果您閱讀過程中遇到"35KV,長度1km以內電纜交流耐壓試驗串聯諧振裝置"相關技術問題，您可撥打027-87180938 咨詢！
