10kV,電纜截面積300mm²串聯諧振試驗裝置

鼎升電力是專業串聯諧振生產廠家，串聯諧振技術榮獲多項國家技術專利，經各省級計量技術研究院等機構認證，10年服務829家電力單位和相關機構客戶。

一、串聯諧振試驗對象及試驗要求

1．35kV電纜：電纜截面積300mm²，長度1.5km以內，電容量≤ 0.28uf，試驗頻率30-300Hz，試驗電壓≤52kV。

2.10kV電纜：電纜截面積300mm²，長度1.5km以內，電容量≤ 0.55uf，試驗頻率30-300Hz，試驗電壓≤22kV。

3. 110kV GIS等的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓≤200kV。

二、工作環境

1.  環境溫度：－150C –40 0C；

2.  相對濕度：≤90%RH；

3.  海拔高度: ≤1500米；

三、串聯諧振參數

1.   額定容量：216kVA；

2.   輸入電源：單相380V電壓，頻率為50Hz；

3.   額定電壓：54kV； 216kV；

4.   額定電流：4A；1A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.0級；

四、串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

五、串聯諧振裝置容量

35kV電纜：電纜截面積300mm²，長度1.5km以內，電容量≤ 0.28uf，試驗頻率30-300Hz，試驗電壓≤52kV。

試驗電流I=2πfCU試 =2π×40×0.28×10-6×52×103=3.3A

對應串聯諧振電抗器電感量 L=1/ω2C=50H

 設計四節電抗器，使用四節電抗器并聯，則電抗器單節為54kVA/54kV/1A/200H。

10kV電纜：電纜截面積300mm²，長度1.5km以內，電容量≤ 0.55uf，試驗頻率30-300Hz，試驗電壓≤22kV。

使用電抗器四節并聯，此時電感量=200/4=50H

f=1/2π√LC=1/(2×3.14×√50×0.55×10-6)=30Hz。

I=2πfCU試 =2π×30×0.55×10-6×22×103=2.3A

六、串聯諧振參數

1.  激勵變壓器   JLB-10kVA/1.5/2.5/10kV/0.4kV       1臺

a)   額定容量：10kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓： 1.5kV；2.5kV；10kV；

d)   輸出電流： 1A；4A；6.7A；

e)   允許運行時間：60min；

f)   結    構：干式；

g)   重    量：約50kg；

2.  變頻電源   DAXZ-BP-F -10kW/380V                     1臺

a)   額定輸出容量：10kW

b)   工作電源：380±10%V（單相），工頻

c)   輸出電壓：0~400V，單相，

d)   額定輸入電流：30A

e)   額定輸出電流：30A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：20~300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：0.1%

l)   運 行 時 間：額定容量下連續60min

m)   額定容量下連續運行60min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o)   可實現以下功能

1)   內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)   自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)   自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)   自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約28kg；

3.  高壓電抗器   DAXZ -54kVA/54kV                 4節

a)   額定容量：54kVA;

b)   額定電壓：54kV；

c)   額定電流：1A；

d)   電 感 量：200H/單節；

e)   品質因素：Q≥30 (f=40Hz)；

f)   結    構：干式；

g)   重    量：約60kg；

4.  電容分壓器FR-220kV -1000 pF                1套

a)   額定電壓：220kV

b)   高壓電容量： 1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.0級;

f)   重    量：約15kg；

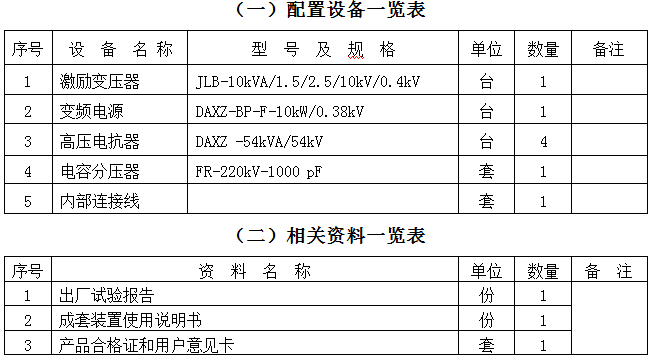

七、供貨清單一覽表

八、摘要

方案型號：DAXZ-216kVA/216kV

方案名稱：調頻式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
