正文如下：串聯諧振變壓器的特性

在電力系統中為了準確判斷電氣設備是否符合運行條件，預防設備損壞，保證系統的安全運行，其中的一項有效措施就是對設備進行絕緣耐壓試驗。絕緣耐壓試驗，包括直流耐壓和交流耐壓兩種試驗方法。直流耐壓試驗因其裝置的容量小、體積小、重量輕、攜帶方便等而被廣泛應用。但并不是所有的電氣設備都可以通過直流耐壓試驗來說明問題，如發電機的轉子耐壓試驗、交聯電力電纜、GIS、互感器等耐壓試驗；實踐表明，只有交流耐壓試驗才能達到某些電氣設備的耐壓試驗的實際效果，能有效地發現較危險的集中性缺陷，對于判斷電氣設備能否安全投入運行具有決定性的意義, 是避免電氣設備發生絕緣事故的重要手段, 是鑒定電氣設備絕緣強度最直接最有效的方法。

諧振升壓方法是目前對于電力系統大電容性試品比較適用的方法，分為工頻諧振升壓法和變頻諧振升壓法。工頻交流高壓試驗適用范圍廣，但是調諧比較繁瑣，通常采用調感法；變頻交流高壓試驗受到試驗標準的限制，但是調諧簡單，操作方便，通常采用調頻法。工頻定義為 45H z-55H z (甚至定義為45H z-65H z)后，特別是調頻調感方法同時使用，使得系統很方便的滿足規程對頻率的要求和設備對寬范圍電容量的試品的要求。

串聯諧振交流耐壓試驗裝置在電力系統應用中的優點：

（1）串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1/Q，省去了笨重的大功率調壓裝置和大容量的工頻試驗變壓器，設備的重量和體積都大大減小。諧振激磁電源系統重量，一般為普通試驗裝置的 1/3-1/5。
（2）高壓電抗器Ｌ與被試驗設備Ｃｘ處于諧振狀態，此電路形成一個良好的濾波電路，故輸出電壓Ｕｃ為良好的正弦波形，做耐壓試驗時能有效的防止諧波峰值對試品的誤擊穿。
（3）串聯諧振交流耐壓試驗，如果被試品的絕緣弱點被擊穿，諧振條件被破壞，電路立即脫諧，被試品上的電壓瞬間回落，能量迅速得到釋放，不會在被試品上產生過電壓，整個回路電流迅速下降為正常試驗電流的 1/Q。因此串聯諧振耐壓試驗能有效的找到試品絕緣弱點，絕緣擊穿處的短路電流又不會將故障點擴大的危險。

變頻串聯諧振耐壓試驗的原理

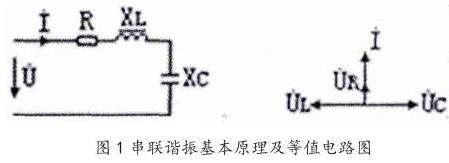

變頻串聯諧振耐壓試驗裝置由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成，通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，此時電路阻抗 Z(ωo)＝R 為純電阻，電壓和電流同相。這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源只提供回路中消耗的有功功率的能量。其基本原理及等值電路如圖 1 所示：
