DKFJ-H SF6氣體分解產物分析儀使用操作方法

SF6氣體分解產物分析儀操作方法

一、SF6氣體分解產物分析儀測量方法

SF6氣體分解產物分析儀高度智能化，開機后將被測氣體引入儀器，調節合適流量(0.35L/min)，選擇光標"即時測量"菜單后按"確認"鍵進入測量過程。測量時間大約2-3分鐘，具體步驟如下：

（一）即時測量

（1）將被測設備的SF6氣體通過隨SF6氣體分解產物分析儀提供管道的快速接頭插入儀器進氣口，打開管道閥門并調節儀器流量閥至合適流量(0.35L/min左右)。
（2）打開電源后，系統會進行2分鐘自校準過程。自校準結束后，顯示主菜單。
（3）在主菜單上，用""鍵、""鍵移動光標到"即時測量"，按"確認"鍵進入測量中。
SF6氣體分解產物分析儀即時測量菜單選擇圖圖5 測量菜單被測氣體同時進入兩檢測器，在LCD上每隔1秒顯示被測氣體中的SO2和H2S的實時濃度，大約2-3分鐘數值穩定后，可以進行保存操作，保存操作見2節。
SF6氣體分解產物分析儀測量中圖圖6 測量中（4）一臺設備測量結束后，關閉SF6氣體分解產物分析儀流量閥及管道閥門，卸下導氣管，連接其他SF6電氣設備進行測量，此時不要關閉儀器電源。
（5）所有SF6電氣設備檢測關閉電源，把管道及附件整理好裝箱。

（二）傳輸數據

傳輸數據通過RS232接口傳輸?shù)诫娔X中，客戶端(電腦)采用超級終端。過程為：
(1)開始->所有程序->附件->通訊->超級終端
(2)配置，如圖所示

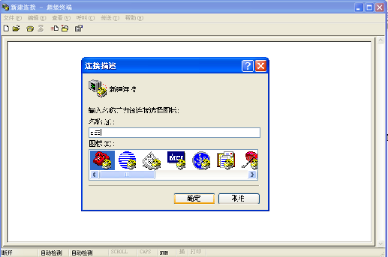

SF6氣體分解產物分析儀傳輸數據輸入名稱圖圖8 輸入名稱圖9 選擇串口圖10 串口屬性（串口屬性為：波特率：9600，數據位：8，校驗位：None；停止位：1，流控制：None。）
（3）SF6氣體分解產物分析儀進入查看記錄操作時候按"確認"鍵后選擇"傳輸數據"菜單后按"確認"鍵。

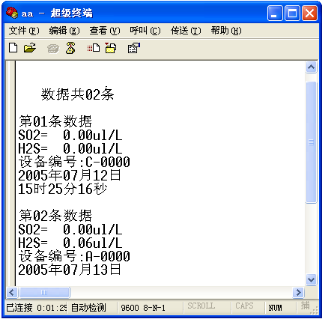

SF6氣體分解產物分析儀上傳數據圖圖11 上傳數據 這時你可以進行數據處理操作。

（三）打印數據

打印機為選配。通過SF6氣體分解產物分析儀的RS232接口與微型針式打印機相連接。
在查詢記錄時按"確認" 或者測量時按"確認"可以選擇打印操作。

二、充電

SF6氣體分解產物分析儀選用4000mAh高性能鋰電池。充電器額定輸出為500mA。將充電器接入儀器后面板上的充電座，介入220V交流電后，當電池電壓接近額定之后，充電電流自動減小，此時充電指示燈由紅色變?yōu)槌壬B續充電12小時便可充滿，一般可滿足聯系工作10小時以上。
