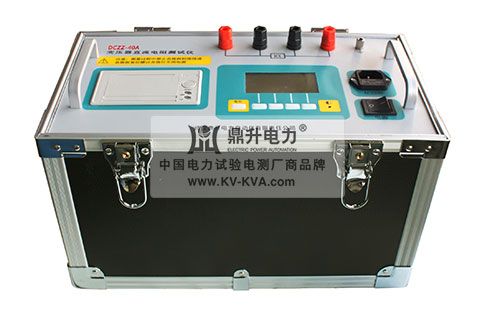

DCZZ-40A直流電阻測試儀操作方法

直流電阻測試儀操作方法

一、直流電阻測試儀使用方法

（一）電源

直流電阻測試儀為測試提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。
A. 直流電源測試：閉合電源開關，電源指示燈亮，按下"啟停"鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后按下"啟停"鍵，"放電"指示燈亮（若被試品儲存電量較小，
則"放電"指示燈不亮），放電后，"放電"指示燈熄滅，再轉換測試夾，進行再次測試。
B. 交流電源測試：接上交流AC220V電源，相應指示燈（"充電"指示燈或者"充滿"指示燈）亮，閉合電源開關，電源指示燈亮，按下"啟停"鍵，即可選擇相應電阻檔位開關進行測試
測試完畢后，按下"啟停"鍵，"放電"指示燈亮（若被試品儲存電量較小，則"放電"指示燈不亮），放電后，"放電"指示燈熄滅，再轉換測試夾，進行再次測試。
C. 充電：接上交流AC220V電源，此時"充電"指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則"充滿"指示燈亮。儀器在使用交流電源測
試的同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）。

（二）測試線的聯接方法

直流電阻測試儀的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。
40A直流電阻測試儀測試線接線圖圖一接線圖直流電阻測試儀在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

（三）測量

按圖二接好測試線后，閉合電源開關，電源指示燈亮，按下"啟停"鍵，此時表頭顯示"E0000"。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，
四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其
短路，以免電磁干擾。

（四）放電

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

二、故障現象及排除

40A直流電阻測試儀故障現象及排除

三、直流電阻測試儀使用注意事項

3.1. 直流電阻測試儀在使用完直流電源測試后，應及時對機內的電池進行充電維護。
3.2. 直流電阻測試儀在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。
3.3. 直流電阻測試儀長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至"充滿"指示燈亮為止。
3.4. 直流電阻測試儀應避免受潮、跌落、暴曬等。
