變壓器有載開關測試儀操作方法

一、變壓器有載開關測試儀操作指南

（一）接線

1.帶變壓器線圈測量

 如圖所示是一個典型帶有載分接開關的電力變壓器原理圖

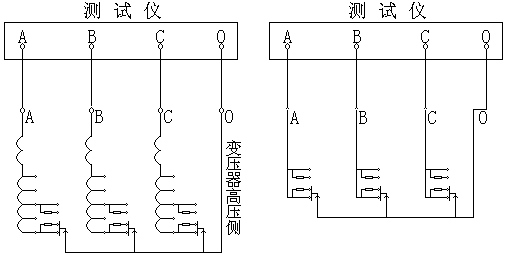

帶線圈測量接線圖 吊芯測量接線圖 將變壓器有載開關測試儀內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入變壓器有載開關測試儀面板上的A、B、C、O插孔。用小夾子將 變壓器低壓側的a、b、c、O端子短路接地即可。

2. 吊芯測量有載分接開關

    在變壓器大修時，有載分接開關吊出沒有線圈如圖所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住ABC相的短路點和中性點。另一接線端子分別插入儀器即可。

（二） 測試

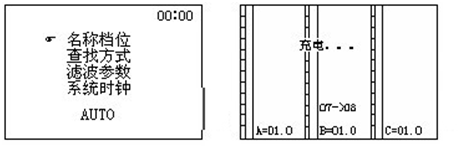

1.檢查接線無誤后，打開儀器電源開關。開機畫面為設置菜單如圖2所示。此時可修改當前測量開關的名稱，檔位，查找方式等，祥情請見后面高級設置一節。

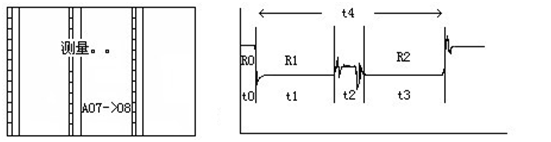

圖2 圖3 2. 按"測試"鍵儀器顯示"充電…"、"7->8"見圖3。這時可按"上、下"鍵設置檔位,按上鍵變?yōu)?7->9"檔，按下鍵變?yōu)?6->7"檔。所設檔位要和待測檔位一致。同時可見到屏幕顯示正在刷新的ABC三項波形線。待顯示波形呈直線狀態且三項數值相對穩定時（注：這是一個充電過程），再按"確認"鍵屏幕畫面如圖4所示: 此時，表示儀器正在測量開關從7檔到8檔的開關切換過程。（不改設置就顯示07-08）
3. 啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按"相序選擇"鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，R1和R2是過渡電阻值, T0是三相同期T2是橋接時間,T4是過渡時間。處理好三項的參數后，就可按"打印"鍵進行打印。這時打印的圖紙包括波形和處理的參數值。 圖4圖5

（三）存儲及查閱

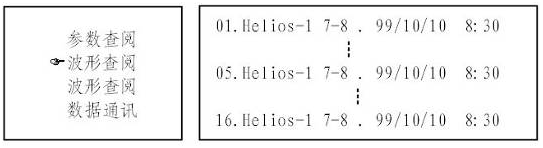

1. 打印完后按"退出" 鍵進入圖6所示的"處理菜單"，移動光標到"波形存儲"處，按"確認"鍵則菜單中將出現一個"■2"項。這個數字代表當前儲存的位置，用"↑"、"↓"鍵可改變"■2"的數值即改變儲存的位置。選擇存儲位置后，按"確認"鍵儀器自動刪改"■2"的內容，"■2"變?yōu)?OK"字樣后則存儲完畢。
2.在處理菜單中。選擇"波形查閱"后，按"確認"鍵進入"查閱菜單"則顯示屏出現如圖7所示畫面，可用"↑"、"↓"鍵改變閃爍光標的位置即要查閱波形的位置，再按"確認"鍵則顯示屏顯示出要查閱的波形。這時按"打印"鍵即可打印出所查閱的波形。 圖6圖7

（四）放電

    測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

二、變壓器有載開關測試儀高級設置

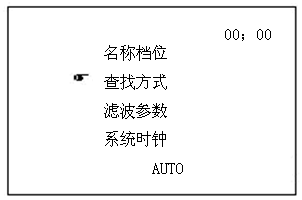

    按"設置"鍵變壓器有載開關測試儀顯示如圖8所示開機畫面，每項設置功能均用"↓"或"↑"鍵移動手形光標指定，再按"確認"鍵選定，具體每項功能如下： 圖8     名稱檔位-按"確認"鍵選定菜單可設定當前測量開關的名稱和檔位。逐位修改，"確認"鍵移動光標，"↓""↑"鍵調整數值，"退出"鍵修改完畢。（字母變化順序為： ABCDEFGHIJKLMNOPQRSTUVWXYZ，-./0123456789:;<=>?@）設定好名稱后按退出鍵進行檔位設定。"xx→ xx"按"↑"鍵上調，例如"07→08",按"↑"則變?yōu)?08→09",按"↓"則變?yōu)?08→07"，按"確認"鍵修改完畢。
    查找方式-設置波形的查找方式。按"確認"鍵進入菜單，按上鍵選擇手動方式或自動方式，按"確認"鍵表示選中。開機默認為自動方式。手動方式和自動方式的區別是按"測量"鍵后儀器始終循環采集，直到按任一鍵才停止測量，波形要人工查找放大。上面所講述槽作指南中的測試是自動方式的測試過程，下面簡單介紹一下手動方式的測試過程。設置為手動方式后按"測試"鍵儀器顯示"正在充電"，同時可見到屏幕顯示正在刷新的三條波形線，待顯示波形呈直線狀態且數值相對穩定時（注：這是一個充電過程）。啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時,阻值隨之發生變化，采集的波形也發生小跳變。結束測試后顯示的畫面就是所測開關一次調壓的全部動作過程。此時可通過按"↑""↓"鍵把小跳變的波形移動到顯示屏上部，按"確認"鍵把波形長度放大到比例適中即可。按"退出"鍵改變幅度比例適中即可，這樣可人工尋找出開關切換波形。找到波形后，按"處理"鍵移動光標到"參數查閱"處按"確認"鍵則儀器將顯示經平滑處理后的波形。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按"相序選擇"鍵選擇調整A.B.C三項光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，處理好三項的參數后，就可按"打印"鍵進行打印。這時打印的圖紙包括波形和處理的參數值。
    濾波參數-當選擇"濾波參數"時，則顯示"02：1"表示當前波的濾波常數，該項功能是為了在處理時對波形進行濾波。可用"↑""↓"鍵改變其數值，在"00：1"設定狀態下為原始波形當數值越大時波形越平滑。進行設置可改變波形的顯示和打印效果。
    系統時鐘--年、月、日及時間的設置。用"↑""↓"鍵移動光標到"時間設置"處，按"確認"鍵則時間處出現一閃爍光標，用"↑""↓"鍵改變其數值，用"確認"鍵改變其位置。再按"退出"鍵則"時間"變成"年、月、日"，同理設置年月日。設置好后按"退出"鍵結束。

三、測試儀記錄波形判讀說明

（一）測量記錄過程的理想直流波形及測試規范

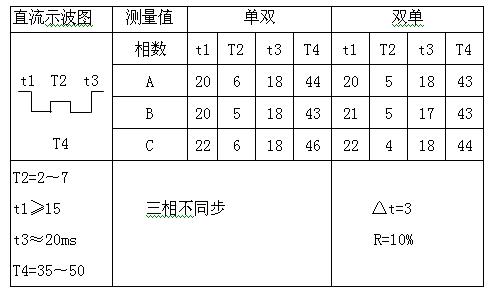

    從有載開關動作過程來看，有幾個參數尤為重要，其一即開關觸頭變換程序，具體須測量出整個切換過程的動作時間t4切換過程的波形變化，從波形圖上應能看出三相是否同步等其二是各觸頭聯接的過度電阻，其中阻值還包括引線部分。如下表所示列出了長征電氣一廠有載開關的參考指標（廠家不同指標有所不同）和測量參考值。

（二）直流電流示波圖形的判讀說明

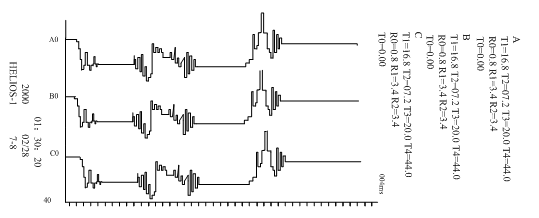

    根據吊芯和不吊芯情況，系統測量的結果略有差異。如下圖所示為一有載開關吊芯后測量的波形圖。
    圖中所示波形縱坐標刻度表示電阻值，我們可以看出該開關動作前測試線等引起的零點電阻為0.8歐姆左右，而開關動作A相接入R1的電阻值為2.5歐，接入R2的電阻約為2.5歐左右波形的三項同期性由T0的參數所決定.BC項以A項為參照,值有正負之分見等號處,等號為正、負號為負.注意：吊芯后測量的波形將非常平滑，勿須再作平滑處理。對于不吊芯測試（一般現廠均采用這種方式）。
    我們比較發現，該波形與吊芯后測量的波形（即傳統方法測量）相比，在觸頭變換過程中可看到明顯的毛刺，這主要是開關變換過程中觸頭彈跳時、變壓器線圈中電流引起反電勢造成的，這進一步真實地反映出開關在變壓器實際運行過程中的狀態。這對觸頭的好壞提供了一個定性的判斷，特別是出現明顯的斷開情況，即波形中某一段阻值大于40歐以上并保持一段時間（如2ms以上），則應視為開關有問題。
    為了便于觀察開關帶變壓器線圈后的觸頭變換波形。我們可從"處理"菜單進入"濾波參數"一欄，加大濾波比例后，再進入"參數查閱"屏幕將顯示平滑后的波形。

（三）根據標準分析測試波形，判斷開關有何故障

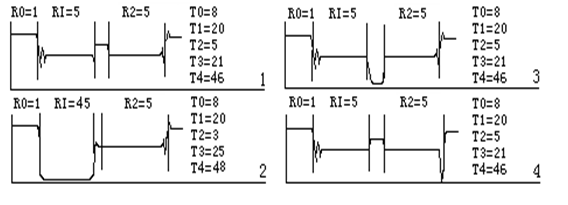

1號：圖中的波形無斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前測試線等引起的電阻T0=01Ω左右，開關動作接入的電阻值R1=5Ω，R2= 5Ω左右，且兩個電阻橋接的過程很清楚。說明開關正常。
2號：圖中的波形有明顯斷開點，過度總時間在標準之內。但開關動作接入的電阻值R1=45Ω以經斷開，本儀器測量有效值為42Ω超過就視為斷開，而且斷開時間達20ms，嚴重超過標準中偶而斷開時間2ms以內的規定。開關以經損壞要檢修，如不檢修帶電操作將造成嚴重后果。
3號：圖中的波形有明顯斷開點，過度總時間在標準之內。開關動作接入的電阻值正常，但兩個電阻橋接的過程有5ms的斷開時間。可以肯定開關有開路性故障，一定要檢修后才能投入使用。
4號：圖中的波形有斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前后接入的電阻值正常，且兩個電阻橋接的過程很清楚。但從R2往線包過渡橋接時有斷開，這時要通過坐標的時間刻度，看斷開點有沒有超過標準中偶爾斷開時間2ms以內的規定。如果沒有超過2ms或電阻最大值沒有超過本儀器測量有效值42Ω。就可以繼續使用。超過了就重復測試幾次看是不是都超過標準，如果都超標準說明有問題。

四、變壓器有載開關測試儀使用注意事項

1.在使用儀器前一定要認真閱讀本說明書；
2.變壓器有載開關測試儀的操作者應具備一般電氣設備或儀器的使用常識。
3.變壓器有載開關測試儀在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4.電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
5.變壓器有載開關測試儀輸出最高電壓24V，現場測試時先接好所有引線，再打開儀器電源。
6.儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量。
7.不能將兩組以上的線連在一起作為一路測量，不用的線要開路。
8.測試結束后，先關閉儀器再拆除所有接線。
