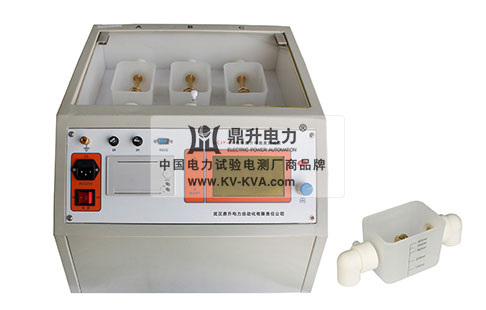

使用測試儀進行試驗時，需要按照如下流程進行操作：
1） 將三油杯絕緣油介電強度測試儀可靠接地。
2） 斷電狀態下，將磁振子置于驗油杯中。
3） "被試油樣"必須在不破壞原有貯裝密封的狀態下，于試驗室內放置一段時間，待油溫和室溫相近后方可揭蓋試驗。在揭蓋前，將試油輕輕搖蕩，使內部雜質均勻，但不得產生
氣泡，在試驗前，用試油將油杯洗滌2-3次。
4） 斷電狀態下，將被試油樣裝入油杯試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡，在操作中，不允許用手觸及電極、油杯內部和試油，試油盛滿后必須靜置10-15分鐘
方可開始升壓試驗。
5） 斷電狀態下，罩上電極罩，蓋好高壓倉。
6） 合上電源開關，三油杯絕緣油介電強度測試儀出現歡迎界面后，自動轉入主界面如圖2.1所示。
7） 通過旋轉鼠標可以選擇進行擊穿試驗，耐壓試驗，查看歷史數據，時間設定和PC通信等操作項目。

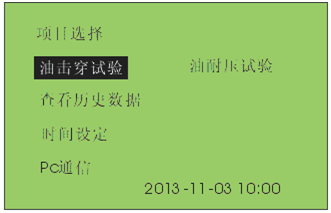

圖2.1 儀器主界面
進入擊穿試驗后，三油杯絕緣油介電強度測試儀顯示如圖2.2所示界面，擊穿試驗的操作方法為：
1）進行試驗參數設置，設置的項目包括，初始靜置時間，試驗次數，靜置時間和攪拌時間，油杯選擇。初始靜置時間的范圍是0秒-9分59秒，靜置時間的設置范圍是0秒-9分
59秒，攪拌時間的設置范圍是0秒-99秒，三個油杯狀態可以"已選"或"未選"。
2）選擇開始試驗，進入圖2.3所示畫面，點擊運行后儀器按照先升壓至擊穿，攪拌，靜置，再升壓至擊穿的順序循環進行，直至達到設定的試驗次數為止，蜂鳴器鳴叫，試驗
停止。
3）擊穿試驗完成后，三油杯絕緣油介電強度測試儀的顯示畫面如圖2.4所示，顯示的試驗結果包括的擊穿電壓，擊穿電壓平均值。
4）操作人員還可以根據需要將試驗結果保存和打印。
注意：
a) 試驗過程中，如果高壓倉被打開，儀器將切斷高壓回路，終止此次試驗。
b) 三油杯絕緣油介電強度測試儀通電后有高壓輸出，嚴禁打開高壓倉。

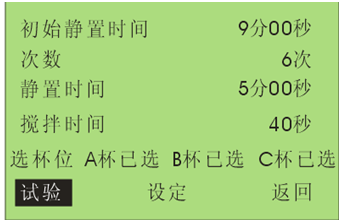

圖2.2 擊穿試驗主界面

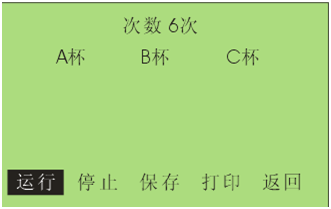

圖2.3 擊穿試驗操作界面

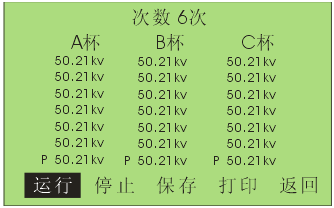

圖2.4 擊穿試驗結果顯示界面
進入耐壓試驗后，三油杯絕緣油介電強度測試儀顯示如圖2.5所示界面，耐壓試驗的操作方法為：
1）進行試驗參數設置，設置的項目包括：設置電壓，耐壓時間和油杯選擇。
2）選擇開始試驗，進入圖2.4所示畫面，點擊運行后儀器按照先升壓至耐壓值，如果升壓過程中，發生擊穿現象則試驗直接結束，如果升壓至耐壓值過程中沒有發生擊穿，則在耐
壓值電壓停留"耐壓時間"所設定的時間長度。
3）耐壓試驗完成后，三油杯絕緣油介電強度測試儀的顯示畫面如圖2.6所示，顯示的試驗結果包括耐壓值，耐壓時間和試驗結果（合格為ok/不合格為no）。
4）操作人員還可以根據需要將試驗結果保存和打印。

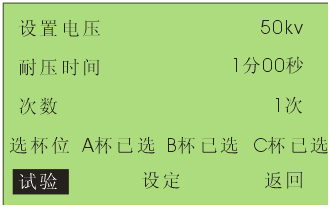

圖2.5 耐壓試驗主界面

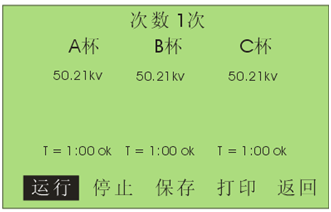

圖2.6 油耐壓試驗完成界面 注意：
a) 試驗過程中，如果高壓倉被打開，儀器將切斷高壓回路，終止此次試驗。
b) 三油杯絕緣油介電強度測試儀通電后有高壓輸出，嚴禁打開高壓倉。

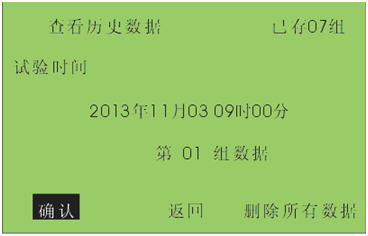

在三油杯絕緣油介電強度測試儀主界面中選擇查看歷史數據后，進入圖2.7所示畫面：
圖2.7 查看歷史數據 畫面中顯示的內容有當前所保存的試驗總組數，當前所選擇組的序號和存儲時間等，歷史數據查看的操作有：
1）將光標移至確認則會進入試驗結果查看畫面，擊穿試驗的結果查看畫面如圖2.8，耐壓試驗的結果畫面如圖2.9，在這些界面中可以打印或刪除該組數據。
2）光標移至返回，點擊確認后，返回至儀器主界面。
3）移至刪除全部數據后，點擊確認將清空儀器中存儲的所有歷史數據。
圖2.8 擊穿試驗結果顯示 圖2.9 耐壓試驗歷史數據
在主界面中選擇時間設定選項，可進入時間設定界面，調整儀器內置時鐘的時間。由于系統對試驗數據的記錄和查詢是以儀器內置的試驗時間為標準的，所以推薦在試驗之前校準儀器時間。
回收的未經過濾加工處理的油介稱劣質油，含有相當多的水分和雜質，它的絕緣抗電強度多在12KV以下。特別是含水分較多的劣質油，有的用戶為知其劣到什么程度，亦用測高絕緣強度的儀器進行測試，結果對本儀器的高壓測試系統易造成損壞，損壞的原因如圖3.1所示。

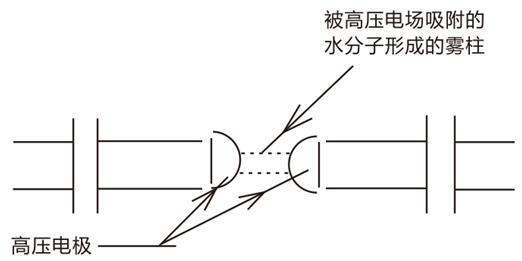

圖3.1 霧柱和雜質構成導電介質將兩半球連通形成高壓回路 正常情況下，高壓電極間被絕緣油介填充。測試時兩電極間的電壓不斷加大，不同絕緣強度的油介能承受不同值的高壓電場，這個不斷上升的高壓電場致使絕緣油介不能承受時則被突然擊穿，擊穿時的瞬變大電流被儀器采集并立即斷閘失去高壓轉入降壓運行。
當測試含水分較重的劣質油時，兩半球電極間的電壓不斷升高，同時油介中的水微粒在高壓電場的作用下被吸附到球隙間形成淡白色的霧狀水柱，由細變粗，水阻越來越小。這種水阻變小，高壓變壓器電流增大（而無擊穿突變放電）的瞬變過程致使儀器受到損壞，限流電阻，保險管燒斷甚至會燒毀儀器高壓變壓器。
這種油介通常在15~35KV，油介中即使含有微量的水分和雜質，儀器也能正常測試，僅表現在升壓過程中個別氣泡微粒（或雜質）被吸附到球隙間產生放電，氣泡被擊散擠出球隙間，?a充過來的是油，故仍繼續升壓到油介的最大承受點被擊穿，這種測試數據仍是可靠的。
對回收待過濾處理的油介如用肉眼能看到的水珠或雜質，最好不要強行用儀器作試驗。凡經24小時以上存放的劣質油介中，大的水滴沉在油底層，微粒氣泡浮在油的上面。用戶需采用無水污染的器具抽出中間部分的油樣，在試驗中密切觀察升壓（從升壓的起始期開始）時是否出現細絲線般的霧柱，如一經發現應立即關斷電源，停止測試。或者在升壓過程中出現多點持續放電，儀器不能自動斷閘，用戶也應立刻關斷電源，停止試驗。
試驗中，其火花放電電壓的變化有四種情況：
1）第一次火花放電電壓特別低，第一次試驗可能因向油杯中注油樣時或注油前油杯電極表面不潔帶進了一些外界因素，使得第一次的數值偏低。這時可取2-6次的平均值。
2）六次火花放電電壓數值逐漸升高，一般在未凈化處理或處理不夠徹底而吸有潮氣的油樣品中出現，這是因為油被火花放電后油品潮濕程度得到改善所致。
3）六次火花放電電壓數值逐漸降低。一般出現在試驗較純凈的油中，因為生成的游離帶電粒子、氣泡和碳屑相繼增加，損壞了油的絕緣性能，另外還有的自動油試驗器在連續
試驗6次中不攪拌，電極間的碳粒逐漸增加，導致火花放電電壓逐漸降低。
4）火花放電電壓數值兩頭偏低中間高。這屬于正常現象。
如果遇到耐壓值離散性很大的情況，比如:按預防試驗方法進行的試驗中6次試驗有1次數值偏離其它值很多，可不計算此次數值，或重新取油樣試驗，離散性大可能是油質本身
不好或游離碳分布不均造成。
由于油耐壓試驗結果離散性較大,如果每次擊穿電壓偏高(接近80KV)或者每次結果都一樣,說明儀器可能已損壞請與制造廠家聯系。
1. 三油杯絕緣油介電強度測試儀在使用完直流電源測試后，應及時對機內的電池進行充電維護。
2. 在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。
3. 儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至"充滿"指示燈亮為止。
4. 本儀器應避免受潮、跌落、暴曬等。
