瓦斯繼電器校驗儀操作方法

一、瓦斯繼電保護校驗儀試驗

（一）檢驗前準備工作:

  1. 將瓦斯繼電器校驗儀從箱子里取出，水平放在地面上，按一定口徑用工具把要檢測的瓦斯繼電器裝在該油罐支架上，安裝上各部分套管，并按要求連接上各部分線路，仔細檢查各部分都完全各線路連接正確后就可以開始試驗了。
  2. 取出兩根[信號電纜]，一粗一細，將油罐和控制箱連接起來。
  3. 將其控制箱上的[軟管]與主油筒頂部[進氣口]
  特別注意:電源220v危險，連接時候應該小心。保證在一切安全的條件下開始試驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。
  4. 調整螺帽使上下組件法蘭之間的距離應能安裝被試?yán)^電器，按順序裝上[被試?yán)^電器]
 注意：繼電器頂蓋箭頭方向應指向回油筒（注意方向），裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，最后將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和試驗的準確性。裝好瓦斯繼電器后打開悶蓋加入新變壓器油3～5kg，用戶第一次使用時，自備新變壓器油3～5kg，從油罐悶蓋①注油約3kg，流速閥④、換氣閥⑤打開，油罐旋轉至豎立位置使油全部流入主油筒，注油量以油從[排氣閥]⑧溢出為止，再將油罐再旋轉少許使主油筒尾部略高2cm，待[排氣閥]⑧無油溢出為止。特別注意在做試驗的時候悶蓋一定要揭開，開始接下來的操作。

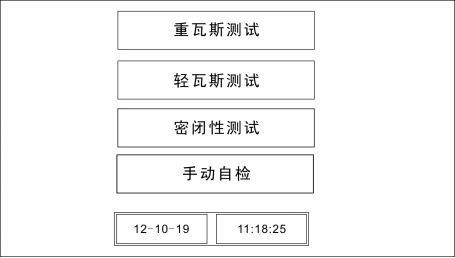

  5. 按動電源開關在瓦斯繼電器校驗儀的觸摸屏上將出現圖（1）的主菜單畫面。
圖1   6. 出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。
  7. 首先我們介紹一下輕瓦斯測試：第一步將黑色和紅色的瓦斯繼電器信號夾夾在待測的瓦斯繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）"輕瓦斯測試"的操作界
面，再點擊"開始測試"，你將會看到圖（2）的操作界面。

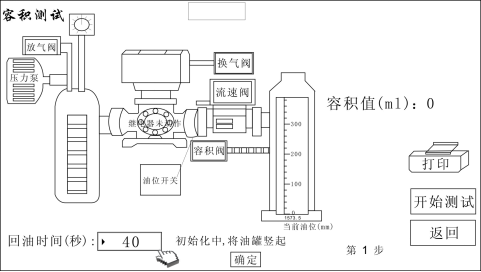

圖2  8. 出現圖（2）操作界面后，用戶可以自定義設置"回油時間"，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的
  話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別提醒：試驗的時候悶蓋不要對著人或者設備的方向。
  9. 按照瓦斯繼電器校驗儀操作界面提示部分的操作提示應將油罐豎起來，旋轉油罐的方法：右手扶著回油筒，左手拔出[定位銷] ，使油罐豎起來。

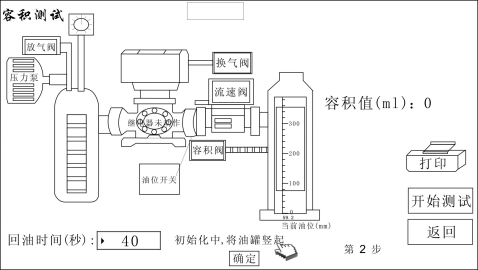

  10. 經過6.1.1.9 步驟后，再點擊觸摸屏上的"確定"鍵，觸摸屏上將會出現圖（3）的操作界面，這時會顯示本機已經設定好的40秒或用戶可以自定義設置的"回油時間"，到

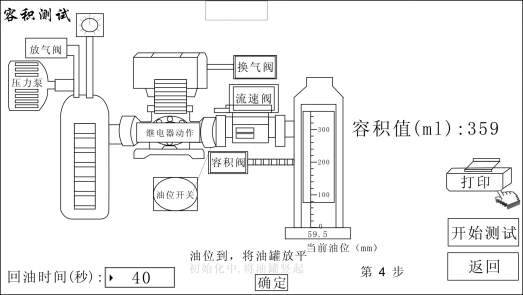

  了設定的時間后系統自動會提示"油位到，將油罐放平"的字樣，如圖（4）。
圖3圖4   11. 按照瓦斯繼電器校驗儀操作界面出現"油位到，將油罐放平"的提示調整[可調支架] ，使油罐處于水平狀態后點擊"確定"，輕瓦斯測試開始，這時就該等待瓦斯繼電器動作了，達到一定值 的時候，瓦斯繼電器動作，檢測到的信號顯示在觸摸屏上，出現圖（5）操作界面，出現圖（5）操作界面后說明將有下一次"輕瓦斯測試"
特別注意：當觸摸屏的操作界面出現"初始化中，將油罐豎起"或"油位到，將油罐放平"時應先執行對應的提示操作后再點擊"確定"以免影響試驗精度。c完成6.1.1.9的操作后
輕瓦斯測試結束，這時就可以點擊圖（5）操作界面的"打印"的，這時整個"輕瓦斯測試"完成，如果再要進行一次"輕瓦斯測試"，就再點擊"開始 測試""確定"再進行下一次"輕瓦斯測試"，如果想退出"輕瓦斯測試"點擊"返回"即進入圖（1）界面。
特別注意：每一次再做"輕瓦斯測試"時一定要先點擊"開始測試"，這時觸摸屏提示由"初始化，將油罐豎起油位到，將油罐放平"變成黃字部分"初始化，將油罐豎起油位到"將校驗儀豎起再點擊"確定"才能開始測試，以免誤操作影響試驗結果。
特別注意：如果在"重瓦斯測試"時出現異常情況，如打氣泵該停止打氣時未停止打氣，則要點擊控制面板上的紅色"復位"鍵，如果點擊觸摸屏上的"打印"時，打印機沒有動作時，
可以在觸摸屏上把"打印"鍵多點擊幾下，可能由于觸摸屏沒有反應過來。
  12. 接著我們?cè)賮?lái)介紹一下重瓦斯測試：第一步將黑色和紅色的瓦斯繼電器信號夾夾在要測試的瓦斯繼電器的對應的任意一組重瓦斯接線柱，單擊圖（1）"重瓦斯測試"的操
  作界面，您將會看到圖（6）的操作界面。

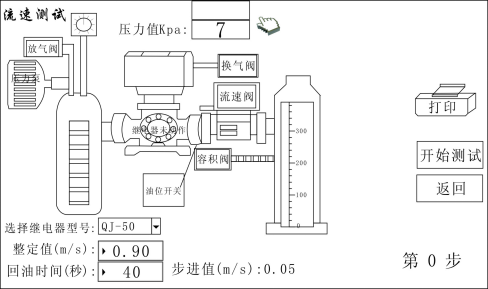

圖613. 出現圖（6）的操作界面后點擊"開始測試"這時觸摸屏上會出現圖（7）的如同輕瓦斯的操作界面一樣第一步都要初始化回油階段，這一提示在觸摸屏的右上角的黃字部
分也有同樣的提示，將瓦斯油罐豎直放置，具體豎直放置的操作步驟見6.1.1.9，完成此操作就可以接下來做下面的設置了。

圖714.在做重瓦斯設置的時候應首先設置觸摸屏左下方的四個選項"選擇繼電器型號""整定值""回油時間""步進值"
