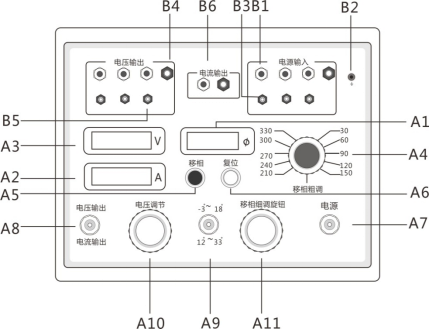

面板：
A1、移相顯示表頭，四位數字顯示00～3600相角。
A2、輸出Ｖ相負載電流顯示表頭，3位半數字顯示。
A3、輸出間U、W電壓顯示表頭，3位半數字顯示。
A4、移相粗調旋鈕，依面極刻度旋轉移相。
A5、相位表頭復位鍵。按此鍵后可顯示移相角度。
A6、相位表頭鎖存鍵。調好移相角度不需變化時，按此鍵可鎖表頭數字。
A7、電源開關，此鍵可切斷或接通整機內部電源。
A8、輸出功能選擇開關，開關撥向電壓輸出則輸出三相電壓U?pV?pW對應輸入A、B、C電源移相；開關撥向電流輸出則可輸出AC 0～20A電流，對應B相輸入移相。
A9、移相細調選擇按鈕，根據標記可選擇-30～180，120～330細調范圍。
A10、輸出電壓調節旋鈕、輸出U?pV?pW三相由此旋鈕一起同步調節，其中U、W之間電壓由表頭顯示0V～380V。
A11、移相細調旋鈕，此旋鈕配合A9可實現30o范圍移相調節。
B1、輸入三相四線接線柱。
B2、機殼接地柱。
B3、F1、F2、F3是分別對應輸入C、B、A三相的保險座。
B4、輸出三相四線接線柱。
B5、F4、F5、F6是分別對應輸出W、V、U三相的保險座。
B6、電流輸出接線柱
1. 檢查面板B3、B5各保險管是否完好。
2. 關斷本機電源開關A7，將電壓調節旋鈕A10調至最低位，再接上面板B1三相四線A、B、C、O輸入電源。
3. 接上面板B3電壓輸出U、V、W、N所需加負載，但負載功率不能超出本機最大輸出功率。
4. 合上外部閘刀，打開本機電源開關A7，A1、A2、A3三表頭也均應點亮。
5. 通電預熱約半分鐘后調節電壓輸出旋鈕A10至所需值，三相移相電壓輸出U、V、W、N，其中U、W間電壓由A3表頭顯示，V相負載電流由A2表頭顯示。
6. 調節移相粗調旋鈕A4至所需移相角度大致檔位，再調節移相細調旋鈕A11，配合細調選擇開關A9（開關撥向上方，移相細調旋鈕A11順時針調節1圈移相150，開關撥向下方，移
相細調旋鈕A11逆時針調節1圈移相150），每當調節移相粗調旋鈕A4后，要將細調選擇開關A9撥向上方，移相細調旋鈕A11順時針調節相位表頭顯示相位增加。每檔移相粗調，可實
現00～300范圍移相連續細調，其中可通過復位按鈕A5，由A1表頭顯示移相角度，當調至所需移相角度時可按鎖存A6鎖住A1表頭顯示之值，當需重新顯示移相角度時，按復位按鈕
A5即可。
1. 數字式三相移相器輸出N點不準與輸入零線連在一起使用。
2. 數字式三相移相器使用時保持強電狀態，須注意安全，機殼接地柱必須接地。
3. 數字式三相移相器所使用保險的熔絲均為5A，作為短路和過載的保護，使用時必須符合規定。
4. 當環境干擾較大時，如讓移相器無輸出而A2、A3表頭不為0，記下此數，在 測定結果中減去此值即可。
5. 打開電源開關后，若無任何顯示，應立即斷電，請先檢查輸入保險是否完好，再檢查外部輸入的三相四線是否連接好，如還無任何顯示，請與本公司聯系。
6. 數字式三相移相器保修期為一年，在保修期內質量、技術問題、免費修理，用戶操作不慎造成損壞，提供優惠服務。
