SMG3000手持式三相相位伏安表操作方法

手持式三相相位伏安表操作方法

一、手持式三相相位伏安表測量說明

（一）開關機說明

1. 持續按手持式三相相位伏安表"開機"按鍵儀器進入如下開機畫面：

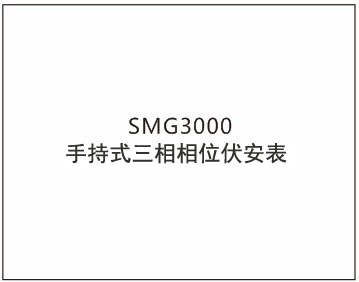

手持式三相相位伏安表開機畫面圖四、開機畫面繼續按鍵3秒，手持式三相相位伏安表進入真正開機狀態，儀表會發出"滴"響聲，證明儀表已開機時放開按鍵。

2.測量界面說明

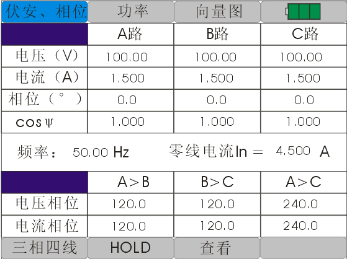

開機儀表自動進入測量界面如下：手持式三相相位伏安表伏安相位測量界面圖五、伏安相位測量界面如果手持式三相相位伏安表測量方式選擇三相三線，用觸摸筆輕觸圖標“三相四線”圖標會變成"三相四線"，相同操作可實現單相測量。本儀表具有數據保持和保存功能，輕觸“HOLD”圖標，圖標顏色由灰色變成測量數據靜止"HOLD"，下面出現保存圖標，輕觸保存圖標，可以保存數據，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用R**（**代表01、02…10），通過上一頁"上一頁"圖標和下一頁“下一頁”圖標翻看數據。上述功能在功率測量界面同樣有效。請按圖標”功率“ 圖標變成藍色
如下圖進入功率測量界面，保存數據時伏安相位測量數據同樣被保存。輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

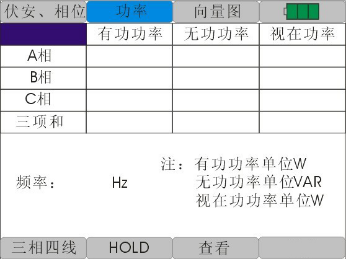

手持式三相相位伏安表功率測量界面圖六、功率測量界面輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

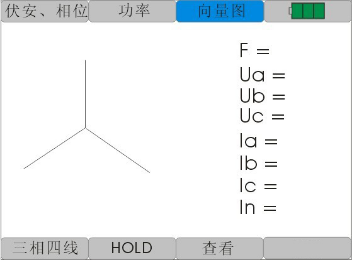

手持式三相相位伏安表六角向量圖界面圖七、六角向量圖界面

二、手持式三相相位伏安表測量接線

1. 單向測量接線方式

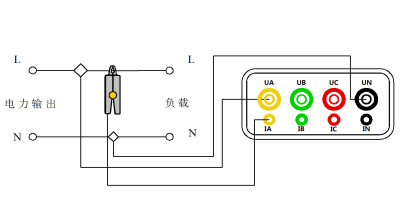

如下圖：手持式三相相位伏安表單相電接線方式圖八、單相電接線方式單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。

2. 三相三線接線方法

如下圖：

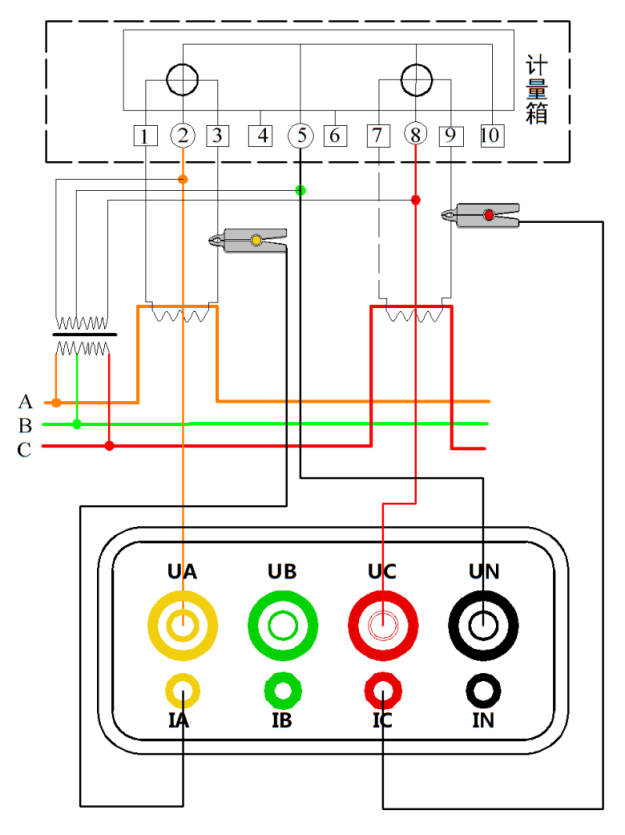

手持式三相相位伏安表三相三線接線示意圖圖九、三相三線接線示意圖電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線
接UN插孔、紅色線接UC插孔。電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。

3. 三相四線接法：如下圖：

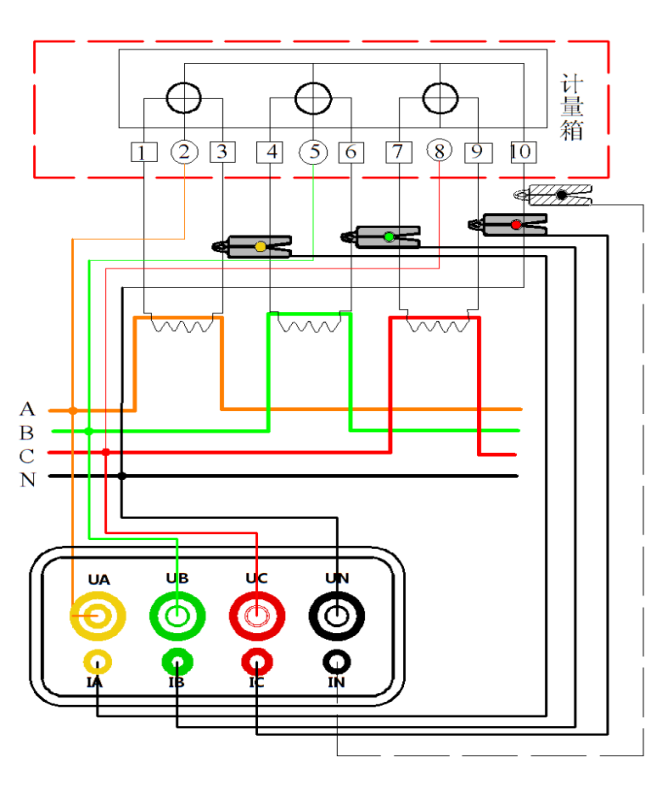

手持式三相相位伏安表三相四線接線示意圖圖十、三相四線接線示意圖電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。如需實現以上功能，需增配一個電流鉗，標準配置是三個電流鉗
