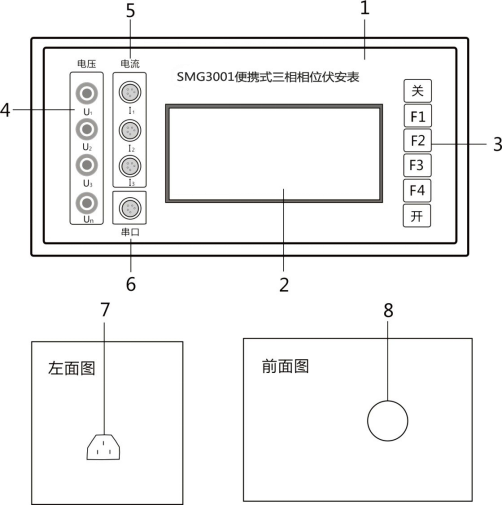

如圖所示:
1. 三相相位伏安表上面板。
2. 三相相位伏安表液晶顯示屏。
3. 鍵盤:"開"、"關"鍵用于開機及復位、關機,F1、F2、F3、F4為功能鍵。
4. 電壓插座:在3線4相制時,Ua、Ub、Uc可以各接入一路電壓或不接,Un接零線。一般的說,黃、綠、紅、黑四色分別A、B、C相和地。
5.電流插座:Ia、Ib、Ic可以各接入一路電流或不接。
6. 串行通訊口:可連接微型打印機(選配)。
7.交流電插座。
8.對比度調節孔。
1. 三相相位伏安表可以由內部電池供電,此時儀器顯示屏左上角顯示"DC"字樣和""電池圖樣。新電池充滿電的情況,可供連續工作6小時以上;電池當前電量用線條模擬表示,最多5條粗線
2. 也可以由220V/50Hz交流供電。用市電供電時,不需要專用的適配器,用三相電源線直接連接。
3. 三相相位伏安表內置充電電路,不需要專用充電器,將市電直接接入儀器即可;儀器可以邊充電,邊工作。
4. 三相相位伏安表電池電量不足需要充電時,電池圖示框內的模擬線條消失儀器電源指示由"DC"變為"AC"提醒用戶及時接入交流電
儀器在關機狀態下充電速度最快。。
5. 如果在電池格有顯示的時候,將儀器關機并長時間放置,下次開機時,電池格可能不能準確表示電池的實際電量。如果開機后不久,儀器就出現自動關機、蜂鳴等電池電量不足
的狀態,請先將電池余電放掉后,重新充電即可。
1. 按照黃、綠、紅、黑等顏色一一對應地插入電壓測試線、電流測試鉗。
2. 請特別注意:電流鉗上的標注
3. 三相相位伏安表對相位定義為:以Ua或Ia(若Ua未接入)為參考向量,其他向量滯后的角度。

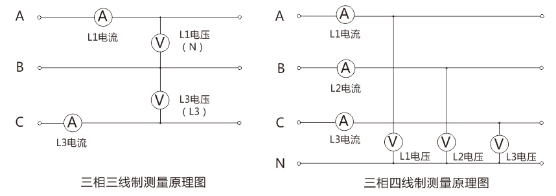

根據測量對象的不同,有不同的接線
a.單相或兩相測量:保證有信號接入儀器的Ua或Ia。
b. 三相四線制測量:黃、綠、紅、黑四色電壓測試線分別接至被測電路的A、B、C三相相線及零線;有黃、綠、紅三色標記的電流鉗夾到被測電路的A、B、C相線上。
c. 三相三線制測量:黃、綠、紅、黑四色電壓測試線一端分別接儀器的Ua、Ub、Uc、Un;另一端接被測電路A、B、C三相的相線上,黑色測試線與綠色測試線并接。有黃、紅
色標記的電流鉗分別夾在被測電路的A、C相線上。
請注意:各電流鉗按照顏色標記與儀器輸入通道一一對應,如果混用可能導致測量誤差增大。
接線如圖所示
圖4
使用微型打印機打印輸出時,用專用線纜將打印機和計算機連接起來,在儀器菜單上選擇執行打印功能即可。 為方便用戶使用,隨儀器供應的微型打印機,本公司已改裝為由三相相位伏安表供電,由于打印機工作時功耗較大,為穩妥起見,建議盡量使用交流電給儀器供電。
1. 三相相位伏安表開、關機和復位
三相相位伏安表的"開"、"關"鍵,既用于開、關機,也是系統復位鍵。
2. 主菜單

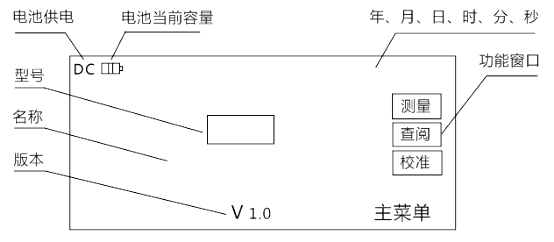

開機后,儀器顯示主菜單。主菜單包含電源狀況,時間,產品型號和名稱,"測量","查閱","校準"功能窗口等信息。
如圖5所示:
圖5
在主菜單下按"測量"功能窗對應的鍵,進入測量功能。

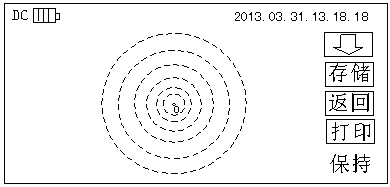

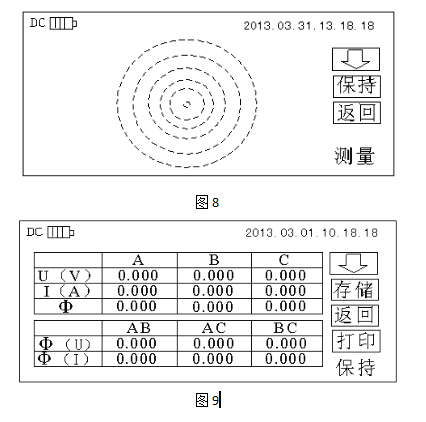

a. 在操作菜單中
""代表翻屏;
"保持"代表數據保持,進入"保持"菜單后,才可進行下一步的存儲、打印等功能;
"返回"指返回上一級菜單。
三相相位伏安表對向量圖的定義為:以時鐘12點為零點,順時針為正向序。

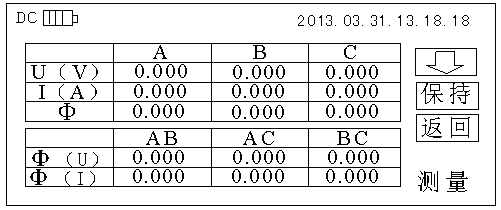

b. 如圖6所示,在三相四線系統中:
圖6 U(V)表示A、B、C三相電壓值。
I(A)表示A、B、C三相電流值。
φ表示同相的電壓與電流間的相位值。
φ(U)表示電壓間的相位,其中AB表示A相電壓與B相電壓間的相位差;AC表示A相電壓與C相電壓間的相位差;BC表示B相電壓與C相電壓間的相位差。
φ(I)表示電流間的相位,其中AB表示A相電流與B相電流間的 相位差;AC表示A相電流與C相電流間的相位差;BC表示B相電流與C相電流間的相位差。
c. 如圖6所示,在三相三線系統中:
U(V)表示的是線電壓的值,其中A表示UAB的大小,C表示UCB的大小;
φA表示UAB與IA間的相位,φC表示UCB表示IC間的相位;
φ(U)AC表示UABUCB間的相位;
φ(I)表示IA與IC間的相位。

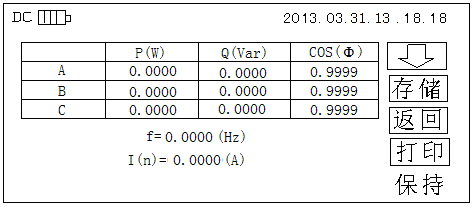

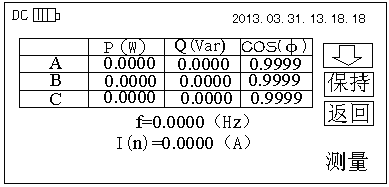

圖7 d. 如圖7所示,
P(W)表示各相的有功功率,單位瓦;
Q(Var)表示各相的無功功率,單位乏;
COSφ表示各相的功率因數;
F代表被測電路的頻率,單位赫茲;
I(n)表示三相電流矢量和。

圖10

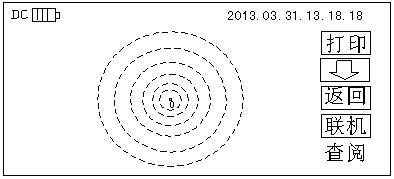

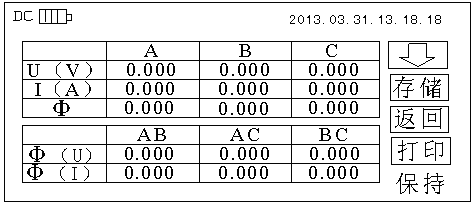

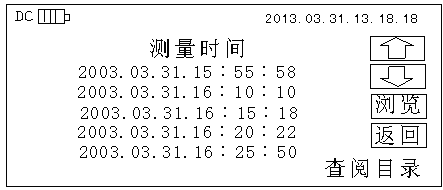

從主菜單進入查閱功能。三相相位伏安表按存儲的時間由近及遠進行排序,最新存儲數據排列在首位。
如圖12,13,14示:
圖11
圖12
圖13
圖14

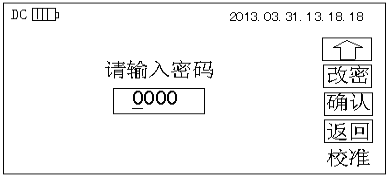

校準功能供廠家出廠時校準或計量部門檢驗調校之用。三相相位伏安表出廠前,已經100%通過生產廠的校準,完全達到和超過制造商聲明的產品技術指標。
用戶應謹慎使用,以免造成數據混亂。
具體使用細節,請聯系公司技術服務部門確認。
如圖15所示:
圖15
