多功能交流采樣校驗裝置操作方法

多功能交流采樣校驗裝置基本操作

（一）多功能交流采樣校驗裝置開機

該機采用了大屏幕液晶漢字顯示。在每一屏的最下方都有一行提示條，對當前的操作進行實時提示，因而使用操作極為方便，易于掌握。 開啟總電源，屏中會有"Loading??????"字樣出現，片刻后液晶屏將顯示 主屏幕：
按光標鍵，光標在各選項之間移動，光標所指項成反顯狀態，即為選中項。按Enter鍵或項目對應數字鍵，均可將進入所選項。
光標在除"裝置校驗"之外的任何位置，按"9"鍵，根據提示操作可清除相關已存數據。

（二） 指示儀表

本裝置能對各種指示儀表進行校驗。校驗方法大體可分為三種途徑實現，其接線及設置方法見"附二 各種指示儀表校驗舉例"。
第一種：對一些不能自動校驗的表計（如同期表等），則進入本裝置的"裝置校驗"，將被試表與標準顯示進行比對，通過人工計算得到誤差。參量調節見后述的"8.5 裝置調校"。
第二種：進入本裝置的"指示儀表"，可對大多數的表計進行自動校驗，直接得到校驗誤差。
第三種：將裝置與計算機聯機，通過計算機控制平臺，可對各種表計進行手動或自動校驗。
通過本裝置的自動校驗操作如下：
①檢查接線正確無誤。
注意：Ⅰ 校單相表時，被校表接裝置B相輸出；
Ⅱ 校三相三線表時，被校表Vb不接裝置Vb，接裝置0V。

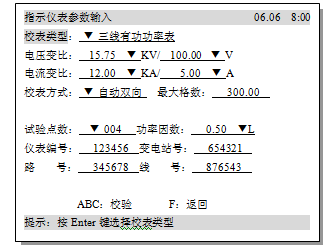

②從主畫面進入"指示儀表"校驗，則進入下一屏： 在上屏中，按光標鍵，可任意移動光標。光標所到之處成反顯狀態，表示可在該處作設置，其操作可根據屏中下方的提示進行。在該屏（在其它屏也一樣）中多處有"?"提示符，光標移到有三角形提示符前按"Enter"鍵，會彈出一個下拉框提供可選擇項，按對應為數字鍵即可選擇。再按"Enter"鍵或根據框中提示操作可關閉該下拉框。
注：在"試驗點數"下拉框中，按"ABC"鍵可循環設定"上升"、或"下降"、或"上升下降"，是指可根據你的校驗要求"只做上升誤差"、或"只做下降誤差"、或"上升下降誤差全做"。

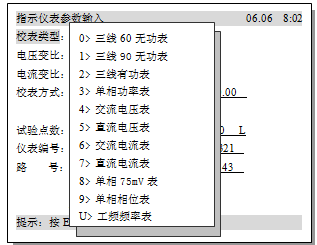

③如果在上屏中，按Enter鍵，則可選擇被校表類型，如下屏：選擇好"校表類型"后，可輸入"電壓變比"等參數以及"試驗點數"等信息。

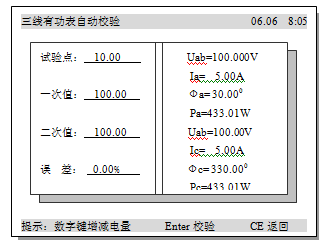

④在設置完校表參數和表頭信息后，按照屏中的提示，按"ABC"鍵，則可進入下一屏：
在上一屏中，只要按Enter鍵，即可進行第一個檢定點的自動校驗。按數字鍵可調節電量，對準被校表的刻度值，同時在屏中可得到一次標準值、二次標準值及該點誤差。繼續按Enter鍵，電量會自動上升到第二個檢定點，按數字鍵可調節電量，對準被校表的刻度值，可得到第二個檢定點的一次標準值、二次標準值及誤差。同樣的方法，繼續按Enter鍵及調節電量，可得到各個檢定點的標準值及上升誤差。
上升誤差校驗完后，繼續按Enter鍵，電量會自動上升，稍稍超過最后一個檢定的刻度值后，再緩降下來，按數字鍵調節電量，對準刻度值，即可得到刻點的下降誤差。同樣的方法繼續按Enter鍵及調節電量，可得到各檢定點的下降誤差。
單步校驗與自動校驗相似，不同之處在于檢定點的設定可在"試驗點"處任意設置，且校驗結果不保存。

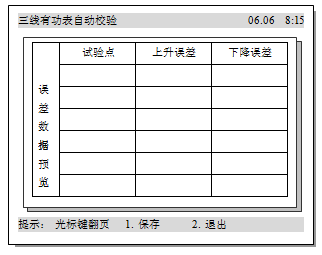

⑤校驗完畢，屏中出現一個誤差數據預覽表，如下圖：
按照屏中提示操作，可對校驗誤差進行翻閱瀏覽、保存。
3電能表
本裝置能對各種電能表進行自動或單步校驗。具體操作如下：
①檢查接線正確無誤。
注意：Ⅰ 校單相表時，被校表接裝置B相輸出；
Ⅱ 校三相三線表時，被校表Vb不接裝置Vb，接裝置0V。

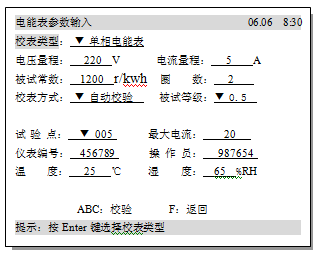

②從主畫面進入"電能表"校驗，則進入下一屏：
在上屏中，移動光標鍵，在選中"校表類型"后按Enter鍵，屏中會彈出一個小菜單，供你選擇被校表類型；在選中"校表方式"后按Enter鍵，屏中會彈出一個小菜單，供你選擇校表方式(是自動校驗還是手動校驗)。

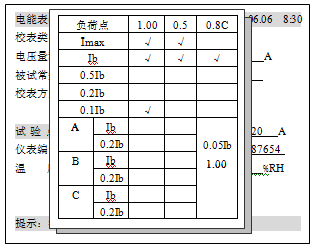

如選擇"自動校驗"，在選中"試驗點"后按Enter鍵，屏中會彈出一個小
菜單，供你選擇試驗點，如下圖：
在上屏中，打"√"的表示要校驗的點。移動光標鍵，在原有"√"的點，按Enter鍵，"√"消失，表示取消該點校驗；在原先空白處，按Enter鍵，則會出現"√"，表示該點被選中。
在"啟動電流"、"潛動電壓"處，根據需要分別設置啟動電流和潛動電壓的百分數。

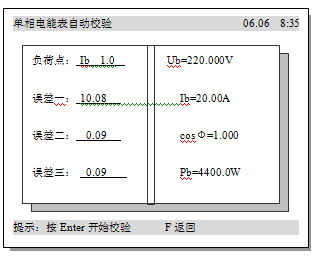

③設定完后，按ABC鍵，則開始校表，如下屏：
進入上屏的自動校驗屏，電量就會上升至額定值，電表開始預熱轉動。根據屏中的提示操作，其過程依次是：Ⅰ>對好光電頭后，按Enter鍵，開始自動校驗；Ⅱ>電流降至額定電流的10%（降低電表的轉速，以免慣性太大，影響對起動試驗的判斷），屏中出現">>>>>
"表明光電頭在捕捉下一個色斑，捕到后，電流會降至前面設定的起動試驗電流值開始起動試驗；Ⅲ>根據人工判斷，按照屏中提示對起動試驗結果作出選擇；Ⅳ>根據人工判斷，按照屏中提示對潛動試驗結果作出選擇；Ⅴ>
繼續校驗的話，即可得到第一個檢定點的三個誤差（第一個誤差為粗大誤差，在數據保存的時候僅保存誤差二和誤差三）。校完第一個點后，電量會自動調至第二個檢定點，得到該點的三個誤差。同樣，裝置會自動校驗?zāi)阍谏掀猎O(shè)定的檢定點，直至完畢。
手動校驗的情形與自動校驗大致相似，不同的是要在上屏"負荷點"及"圈數"處手動設置，且校驗結果不保存。

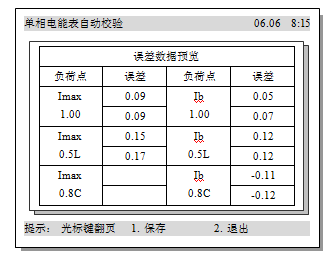

④校驗完畢，屏中出現一個誤差數據預覽表，如下圖：
按照屏中提示操作，可對校驗誤差進行翻閱瀏覽、保存。
注：0.05Ib點的誤差，在預覽時看不到，聯機后，可在電能表檢定數據中讀取。
標準電能常數

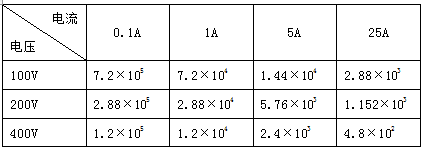

本裝置常用電能標準常數如下表:
裝置面板上的"光電采樣"五芯航空插座的定義：
注：隨機配有兩根脈沖接口線。中間凸起，內有一芯片的一根用于校驗電子式電能表。其中,藍線為裝置的標準低頻輸出，用于對本裝置的電能標準校驗。當被校電子式電能表的脈沖為光電隔離輸出方式時，紅色線接表的"電源"端，黑色線接表的"信號"端；當被校電子式電能表的脈沖為開漏輸出方式時，紅色線接表的"信號"端，黑色線接表的"地"端。
另一根用于校驗電度變送器。其中,藍線為裝置的標準低頻輸出，用于對本裝置的電能標準校驗。校驗電度變送器時，紅色線接電度變送器的"信號"端，黑色線接電度變送器的"地"
另一根用于校驗電度變送器。其中,藍線為裝置的標準低頻輸出，用于對本裝置的電能標準校驗。校驗電度變送器時，紅色線接電度變送器的"信號"端，黑色線接電度變送器的"地"端。
