DHYB-T氧化鋅避雷器帶電測試儀使用方法

氧化鋅避雷器帶電測試儀操作方法

一、氧化鋅避雷器帶電測試儀操作步驟介紹

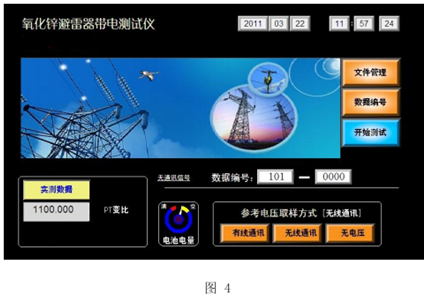

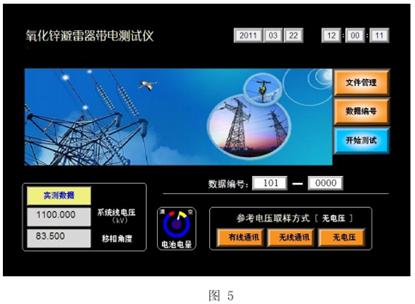

      氧化鋅避雷器帶電測試儀開機后的界面，如圖4和如圖5所示。圖4是"無線通訊"和"有線通訊"模式下的顯示界面。區別是："無線通訊"和"有線通訊"模式下，左下角顯示PT變化；"無電壓"模式下，顯示系統線電壓和移相角度。
  操作菜單介紹如下：
  文件管理：存儲數據搜索、查閱、打印、刪除（格式化）。
  數據編號：輸入一個易于識別的編號，便于數據記錄的識別、存儲和管理。
  開始測試：進入到測試界面。
  實測模式/干擾演算：實際測量數據指標/實際測試指進行消除相間干擾演算。
  電池電量：實時監測內部電池的容量狀況。
  有線通訊、無線通訊、無電源：選擇參考電壓的取樣方式。

（一）數據編號

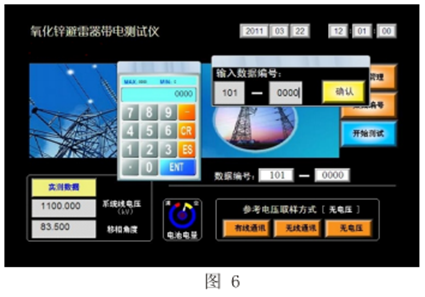

   點擊屏幕上"數據編號"菜單，彈出如圖6所示的輸入界面，點擊編號顯示方框，將彈出軟鍵盤，輸入數據即可。

（二）文件管理

  點擊屏幕上"數據編號"菜單，彈出如圖6所示的輸入界面，點擊編號顯示方框，將彈出軟鍵盤，輸入數據即可。

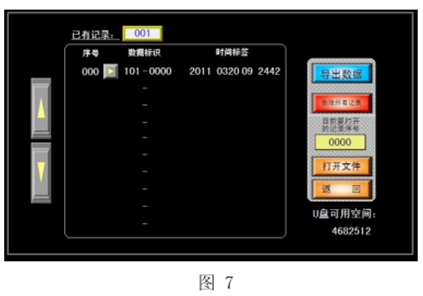

  點擊屏幕上"文件管理"菜單，彈出如圖7所示的界面。 圖中：
  1. 已有記錄：告知保存數據的組數。
  2. 序號：記錄保存的順序號。
  3. 數據標識：試驗時的數據記錄標識符。
  4. 時間標簽：試驗時的年、月、日、時、分、秒。
  5. 數據記錄數大于10時，左邊的箭頭可上、下反、翻頁。
  6. 刪除已有記錄：相當于內部存儲空間的格式化。

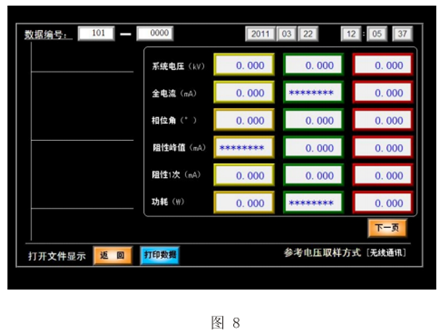

  7. "序號"和"數據標識"之間的箭頭，選中后，"打開文件"的上面會出現被選中的記錄號，點擊"打開文件"，將顯示選中記錄的數據內容，并可以打印輸出。如圖8所示。
  8. "導出文件"是將儀器內部保存的數據一次性全部導出，導出的文件在U盤的根目錄下。插入U盤時，屏幕可能會彈出升級界面，此時可以選中"cancel"，也可以等待10s，等
  其自動消失。導出數據時，U盤燈會閃爍，停止閃爍時，表明導出數據完成，可以拔出U盤。

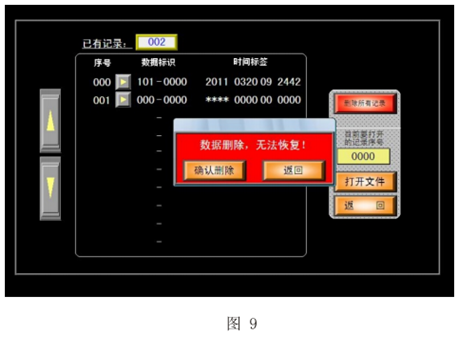

  圖9是"刪除文件"（相當于格式花）的界面，儀器不支持一條一條記錄的刪除，一次性刪除所有記錄。因此，操作要謹慎。

（三）開始測試

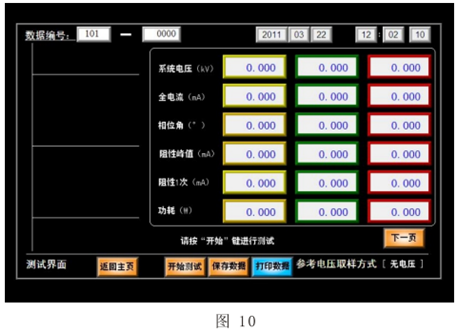

  氧化鋅避雷器帶電測試儀是測試功能菜單，點擊此菜單后進入如圖10所示的測試界面。在此界面點擊"開始測試"，進入測試過程，測試完成后，數據和波形就能顯示。

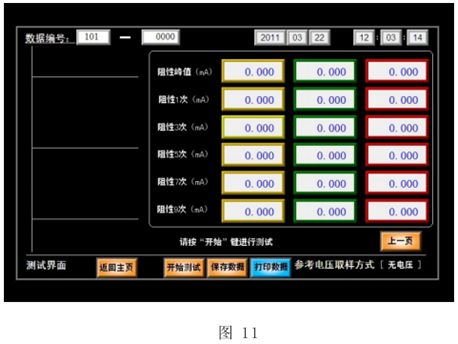

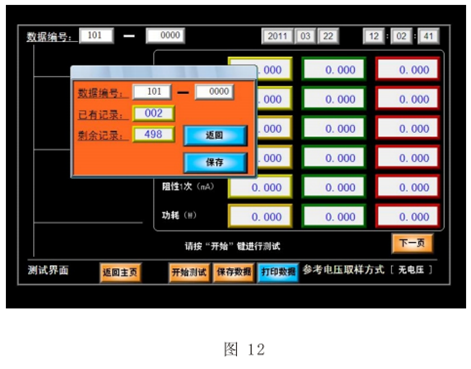

  試驗完成后，如果想進一步觀察其他數據，可點擊"下一頁"，圖11是阻性電流各成分的顯示界面。 圖12是保存數據的界面。

二、氧化鋅避雷器帶電測試儀測試說明

（一）同步方式說明

    如采用"有線方式"或者"無線方式"測試，就要連接電壓傳感器箱，同時，儀器軟件中還要輸入變比。如測試儀110kV系統，那么輸入變比為1100（110kV/100V），220kV時輸入2200。如果在試驗室采用試驗變壓器加壓，那么就必須輸入變壓器的變比。例如試驗變壓器的高壓為50kV，儀表繞組電壓為100V,那么變比輸入就為500，依次類推。如采用"無電壓"方式測試，就要直接輸入系統電壓或外施高壓。這種方式不需要引入參考電壓信號。 "無電壓"方式測試時，我們是假定B相的電流超前電壓的相位角為一定的角度（一般假定為83度），從而根據B相的電流波形得到B相的電壓波形，進而得到A、C兩相的電壓波形由于歷次的測試都是在此假設條件下完成，因此具有很強的可比性，大大簡化了測試。異常結果判斷時，我們遵循少數服從多數原則，如果A、C兩相數據均不正常，我們就初步判斷B相存在問題（基準錯誤），如果A、C某一相數據異常，那就是數據異常的某相存
在問題，最后的精確判斷還得接入電壓信號確診。

（二）測試數據異常的自診斷

  一般來說，相位角決定阻性電流的大小。A、B、C三相的相位角一般為79、83、87左右，三相的阻性電流基本準些Ia>Ib>Ic，這是普遍規律。
  1. 相位角分布明顯沒有規律，差別太大，且全電流測試正常，三相電壓，電流引入錯亂的可能性極大。
  2. 相位角分布明顯沒有規律，差別太大，且電流很小，電流引入線接觸不良的可能性極大，這是因為接入點銹蝕造出的接觸不良。
  3. 相位角出現-277、-273、-281等情況，這不是問題，-277與83是等效的。（360-277=83）。
  總而言之，測試不正常時，先檢查接線是否牢靠（三相電壓、電流幅值是否正確），再檢查三相的電壓、電流是否介入對應的通道（電壓基準錯誤會導致阻性電流計算完全錯
  誤）排除這兩點的可能性后，試驗數據是真實的。
  有疑問的數據，可以通過電子郵件發到我公司郵箱，我們將在很短的時間內給出明確答復。

三、氧化鋅避雷器帶電測試儀電壓傳感器箱介紹

    電壓傳感器箱是氧化鋅避雷器帶電測試儀重要的組成部分，用來獲得電壓相位基準和量值。在"有線同步"和"無線同步"兩種方式下都必須使用此傳感器箱。在"無電壓"方式下不接此裝置。 特點：
  1. 內帶高能鋰離子電池；
  2. 電壓通道為高阻抗輸入；
  3. 輸入引線自帶保險管；
  4. 支持電壓信號的有線傳輸和無線傳輸。

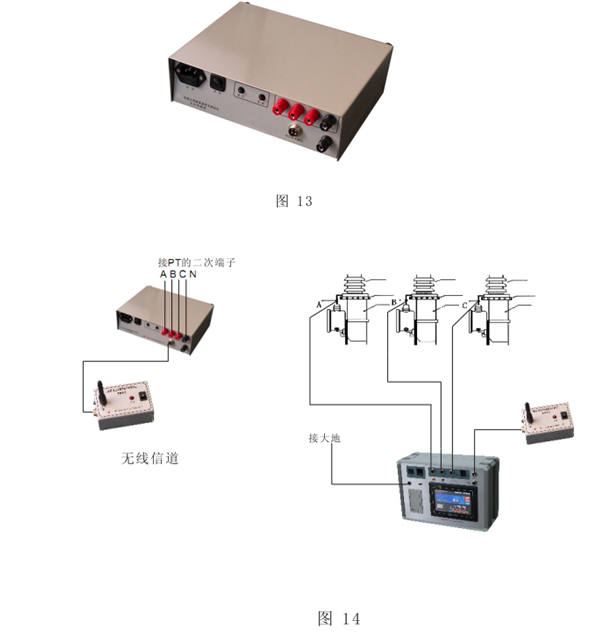

  圖13為電壓傳感器箱的面板示意圖，無線方式接線圖如圖14所示。有線方式取消發射和接收單元，其它相同。

四、氧化鋅避雷器帶電測試儀注意事項

  1. 氧化鋅避雷器帶電測試儀必須可靠接地，以保證設備和人身安全。
  2. 從PT二次側取參考電壓時，一定要小心謹慎，小心接線以避免PT二次短路。
  3. 進入測量前，應做好各種輸入選擇。
  4. s帶電測試時，應取與被測避雷器同相的PT二次側電壓作為參考信號。氧化鋅避雷器帶電測試儀所配的三根電壓信號的一端各配有一只100mA保險管，當接線錯誤導致短路時，改保險管會起到保護PT二次短路的作用。因此，當測試儀所顯示的試驗電壓不正確時，在確認輸入變比無誤后，請檢查該保險管是否燒斷。

五、氧化鋅避雷器帶電測試儀結果分析參考及波形說明

  1. 屏幕左邊有電壓、電流的波形顯示。這種方式有利于觀察接線是否可靠、相位是否正確。一旦接線不可靠，液晶將顯示雜亂的點。由于現場電流或電壓接入點常常有銹蝕的
  現象在此狀態下觀察接線是否良好非常直觀、有效。另外，電流波形一般要超前電壓波形90度以內，不然，電壓接線（相位）可能接錯。帶點測試接電壓信號時，一定要接相
  電壓（要引入電壓信號的中性點）。
  2. 進入測試過程后，波形顯示區顯示三條曲線（電壓、全電流、阻性電流）。三者只有相位關系，此波形只作為定性分析的依據。幅值大小無比例關系，只為了顯示觀察方便
  3. 測試結果分析參考：
    （1）氧化鋅避雷器測試結果的分析以歷史數據縱向變化趨勢為依據，不刻意追求測試值得絕對大小。
    （2）氧化鋅避雷器的阻性電流值在正常情況下約占全電流的10～20%。如果測試值在此范圍內，一般可判別此氧化鋅避雷器運行良好。
    （3）氧化鋅避雷器的阻性電流值占全電流的25～40%時，可增加檢測頻度。密切關注其變化趨勢、并做數據分析判斷。
    （4）氧化鋅避雷器的阻性電流值占全電流的40%以上時，可以考慮退出運行，進一步分析故障原因。
    （5）如果阻性電流占全電流的百分比明顯增長，其中，基波的增長幅度較大，諧波的增長不明顯。此種情況一般可確定為氧化鋅避雷器污穢嚴重或內部受潮。
    （6）如果阻性電流占全電流的百分比明顯增長，其中，諧波的增長幅度較大，基波的增長不明顯。此種情況一般可確定為氧化鋅避雷器老化。 以上判據僅供參考，國家
    標準沒有明確規定各種判斷標準。某些省電力試驗研究院做了一些較具體的規定，廣大用戶可參考當地電力試驗歸口部門的相關技術說明和規定。
