絕緣子故障測試儀操作方法

一、操作方法

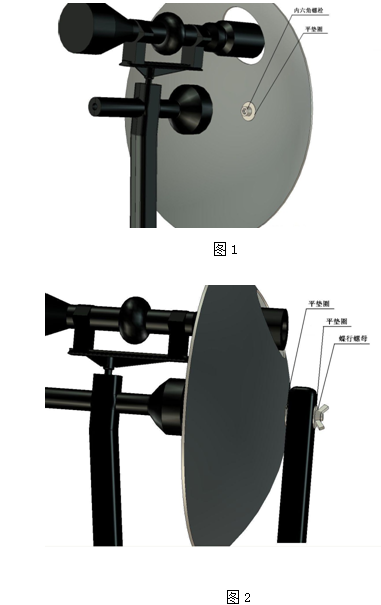

1、打開包裝箱，將儀器取出，集波器安裝如（圖1、圖2）所示：
2、取出耳機，將插頭插入耳機插孔后，戴好耳機。
3、進行線路偵測時，將背帶連接好，保持儀器方向為斜上方，背在肩上。

4、準備（每天工作的第一次開機時使用）：

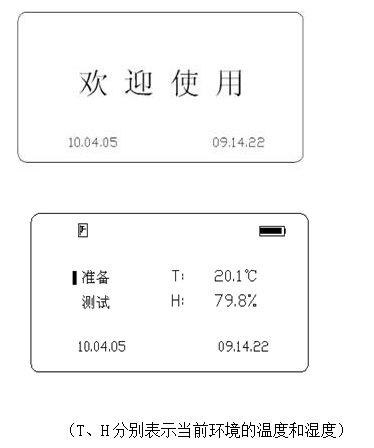

（1）按開機鍵，液晶顯示屏顯示如下所示開機字樣，幾秒后，歡迎畫面結束，儀器進入正常工作狀態。
如果液晶顯示屏顯示電壓不足（開機后在電池旁邊出現有閃動的嘆號，或是全屏亮度明顯變小） 應先充電，然后再使用。

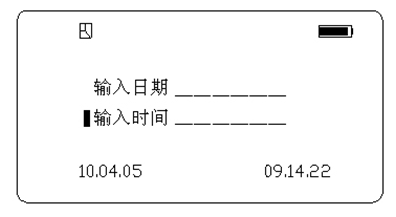

（2）設置時間日期（時間及日期信息不正確時使用）當光標在"校時"時按"確認"鍵進入日期時間設置頁面； 當光標在"輸入日期"時，按數字鍵輸入當前正確日期，（格式為 YY-MM-DD）；日期設 置完畢后，按"移項"鍵，將光標移動至"輸入時間"，按數字鍵輸入當前正確時間，（格式為HH-MM-SS）。

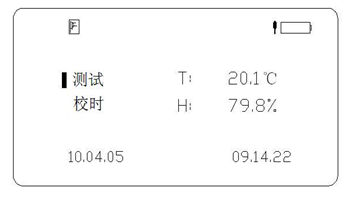

所有設置工作結束后按下"確認"鍵，屏幕下方日期時間為設置后的正確日期及時間后，按下"取消"鍵回到上一頁面，日期和時間即設置完畢。
（3）準備完畢，按下"取消"鍵至主界面。

5、測試

（1）調靈敏度：進行偵測前，應首先將主機左側的靈敏度旋鈕調到最大。

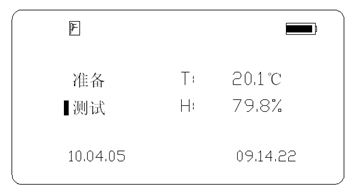

（2）在主界面下，按"移項"鍵將光標移動至測試，

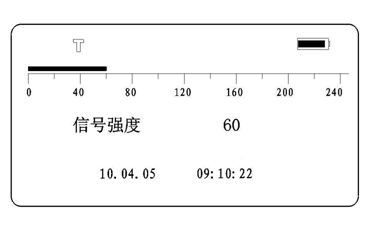

按"確認"鍵進入主測試界面，然后按"0/激光燈"打開激光。
（3）初步偵測：手持測試儀對準要檢測的絕緣子或其它高壓電氣設備（如高壓開關等）進 行偵測，如耳機中出現"咔嚓咔嚓"的放電音，且液晶顯示器顯示強度為增加"10"以上，說明該絕緣子或是周邊存在放電，若"咔嚓"聲音很大，說明該絕緣子或是周邊損壞的程度已經很大，放電劇烈，應重點注意。
（4）定位，在正常測試狀態下，按下面板上"移項/激光燈"打開激光定位器，配合目鏡觀測，定位放電點和故障位置。

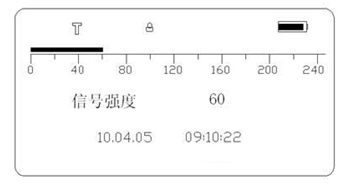

（5）鎖定，檢測到某串絕緣子放電聲音偏大時，按下手柄上的紅色按鍵，屏幕上面出現一個鎖定標志主機進入鎖定狀態，可根據液晶顯示屏顯示值和現場環境等因素確定是否需要進行記錄，如無需記錄，再按下該鍵，液晶顯示屏上鎖定標志消失，儀器自動恢復到正常工作狀態。

6、關機

偵測工作結束，應即時按下"關機"鍵，聲音消失，顯示屏關閉，表示測試儀關機成功。

7、裝箱

所有偵測工作結束后，請將耳機和相關測試儀從主機上取下，并將主機按方向裝入包裝箱，以免滑動造成設備的損壞。
偵測指導：
（1）線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。
（2）變電站、機車場等地檢測時，放電地方多，放電量比較大，液晶顯示背景信號強度大，不易分辨出放電強度的大小，這時應將靈敏度旋扭調至適當位置（適當變小），以液晶顯示為主，耳機聲音為輔的原則進行多角度定位檢測。
（3）因各種生產廠家絕緣子的材料和制作工藝略有不同，偵測到放電故障后儀器顯示的數值也不同。
（4）聽到故障聲音后（故障聲音包括放電產生的高頻聲音和絕緣子本身絕緣電阻下降發生的高頻雜音），原則上應按常規方法針對性的檢修，外觀檢查，清洗，擦拭等。
（5）在干燥天氣，普通低壓電路（距離0.5-15M），2～10kv（距離5-40M）,10～220KV(距離5-50M)，220～500KV(距離10-60M)，線路聽到故障聲音后顯示信號強度值大于10（參考值），說明此絕緣子絕緣不良或絕緣子串絕緣電阻降低（靈敏度調至最大）。
（6）偵測閃絡故障時，受天氣狀況影響（如晴天，陰天，氣霧天）所測數值有所不同。在同一絕緣子上，如晴天檢測不到故障聲音，而在濕度較大時能夠檢測到故障聲音，也可表明該絕緣子有劣化跡象。
（7）在一定濕度下（如早上、氣霧天）沒有聽到放電音，可減少絕緣子擦洗次數，避免大面積盲目擦拭每個絕緣子，省工省時，減輕工作量。
（8）合成絕緣子故障主要表現為放電。選擇濕度大的天氣偵測效果較好。
（9）在晴天時對變電站高壓接頭在3-6米偵測時，10KV顯示信號強度值大于30；35KV顯示信號強度值大于40；110KV顯示信號強度值大于70；220KV顯示信號強度值大于100；500KV信號強度值大于170；即接觸不良應用引起重點注意（參考值）。
（10）在干燥天氣偵測到的絕緣子故障音多為低阻和閃絡故障，濕度較大的天氣多為污染故障（包含低阻和閃絡故障）。
（11）在同一條線路上，對多個絕緣子進行比較，可迅速判斷出故障絕緣子。
（12）在同一條線路上，對多個絕緣子進行偵測時，應首先檢查信號強度值大的絕緣子故障，再檢查信號強度數值比較小的絕緣子故障。
（13）偵測中，背景中有可能存在相似頻段的聲波，可能會干擾機器，一般不連續性的，應注意區別,必要時可將靈敏度適當變小。

二、注意事項

為保證儀器的使用質量及測量過程的順利進行，敬請注意以下事項：
1、測試時，使用人員與被檢測帶電設備必須保持安全距離，非專業人員不得操作。
2、測試儀上的紅色激光不得直接射人眼，以免損傷發生危險。
3、開機后，如顯示電壓不足，應先充電。
4、請使用原裝充電器充電，以免損壞儀器。
5、儀器損壞后，用戶不得自行拆機修理，以免擴大故障范圍。
