1.按圖三接線方法接線。

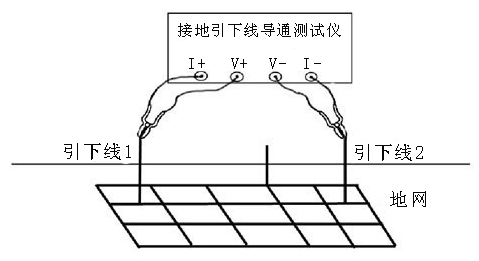

圖三 四端子接線圖
接地引下線導通測試儀附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接
在黑色接線柱U-。
2.先找出與地網聯接合格的引下線作為基準點。
3.使用接地引下線導通測試儀自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。
4.為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5.接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。按"測量"鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。
測試結果是否正常請參考下表：
導通電阻值 150mΩ 500mΩ 1Ω
狀態 良好 異常 嚴重異常
6.彈起"測量" 鍵，設備測試結束，關掉電源，將測試線夾收好，放入附件包內

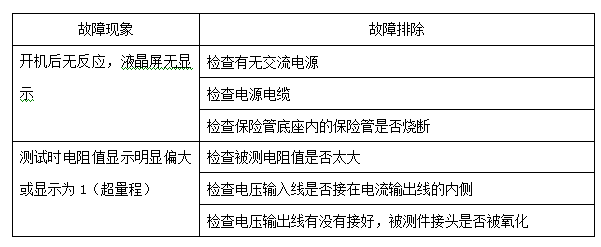

1. 使用接地引下線導通測試儀前請仔細閱讀說明書，按照說明書上正確的接線方法接線。
2. 試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
3. 在使用中必須可靠的接地。
4. 更換保險管和配件時，請使用與接地引下線導通測試儀相同的型號。
不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性
